مغناطيس ندفيب الملبد: كيفية تحقيق التوازن بين الأداء المغناطيسي والاستقرار؟ تأثير سيناريوهات التطبيق

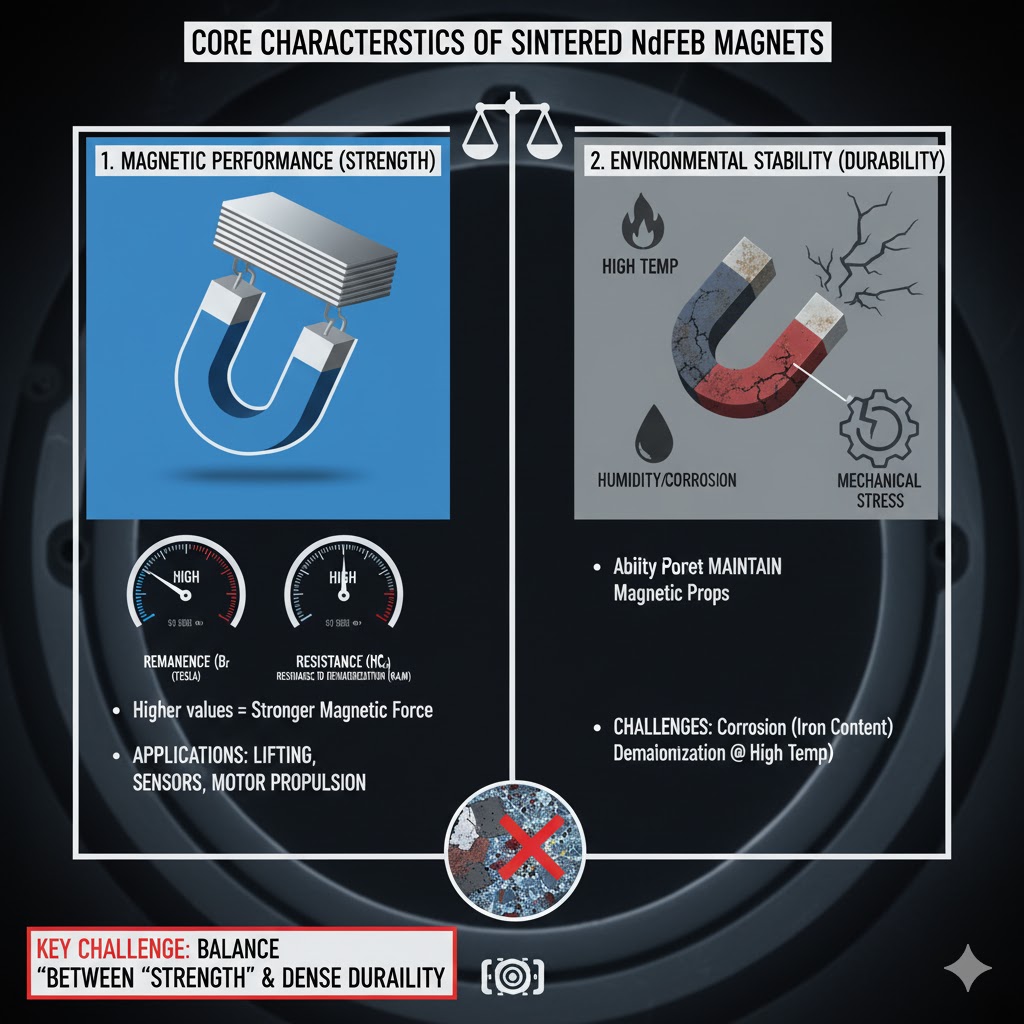

ما هي السمات الأساسية للمغناطيس ندفيب متكلس؟

تعد مغناطيسات NdFeB (النيوديميوم والحديد والبورون) من بين أقوى المغناطيسات الدائمة المتاحة، وتستخدم على نطاق واسع في صناعات مثل الإلكترونيات والسيارات والطاقة المتجددة. تدور "سماتهم الأساسية" حول خاصيتين متضاربتين ولكنهما حاسمتين: الأداء المغناطيسي والاستقرار البيئي. يتم تعريف الأداء المغناطيسي من خلال مقاييس مثل الثبات (Br، الحد الأقصى لكثافة التدفق المغناطيسي) والإكراه (HcJ، مقاومة إزالة المغناطيسية) - القيم الأعلى تعني قوة مغناطيسية أقوى لمهام مثل الرفع أو تنشيط المستشعر أو الدفع الحركي. وعلى النقيض من ذلك، يشير الاستقرار إلى قدرة المغناطيس على الاحتفاظ بهذه الخصائص في ظل ظروف قاسية: درجات الحرارة العالية/المنخفضة، أو الرطوبة، أو التآكل، أو الإجهاد الميكانيكي. تكون مغناطيسات NdFeB الملبدة التقليدية معرضة بشكل طبيعي للتآكل (بسبب محتواها من الحديد) ويمكن أن تفقد مغناطيسيتها عند درجات حرارة مرتفعة، مما يجعل التوازن بين "القوة" و"المتانة" تحديًا رئيسيًا للمصنعين والمستخدمين على حدٍ سواء.

كيفية تحقيق التوازن بين الأداء المغناطيسي والاستقرار في مغناطيس ندفيب الملبد؟

ويتطلب تحقيق التوازن بين هاتين الخاصيتين هندسة مواد متعمدة، وتقنيات معالجة، وعلاجات وقائية - كل منها يستهدف مقايضات محددة (على سبيل المثال، تعزيز الإكراه دون تقليل البقاء). وفيما يلي أربع استراتيجيات أساسية:

1. تحسين تكوين السبائك

يتم تعديل سبيكة NdFeB الأساسية عن طريق إضافة "عناصر إشابة" لتعزيز الاستقرار دون التضحية بالقوة المغناطيسية. على سبيل المثال:

• تؤدي إضافة الديسبروسيوم (Dy) أو التيربيوم (Tb) إلى زيادة القوة القسرية، مما يجعل المغناطيس أكثر مقاومة لإزالة المغناطيسية عند درجات حرارة عالية (وهو أمر بالغ الأهمية لاستخدام السيارات أو المحركات الصناعية). ومع ذلك، فإن الإفراط في Dy/Tb يمكن أن يقلل قليلاً من الثبات، لذلك يتحكم المهندسون بعناية في تركيزهم (عادةً 1-5٪ بالوزن) لتحقيق التوازن.

• تعمل إضافة الكوبالت (Co) على تحسين استقرار درجة الحرارة والقوة الميكانيكية، في حين يتم ضبط محتوى النيوديميوم (Nd) للحفاظ على الثبات العالي. بالنسبة لتطبيقات درجات الحرارة المنخفضة (مثل الأجهزة الطبية في التخزين البارد)، تتم إضافة كميات صغيرة من الغاليوم (Ga) لمنع الهشاشة دون إضعاف القوة المغناطيسية.

تضمن هذه "السبائك الدقيقة" أن يلبي المغناطيس أهداف الأداء (على سبيل المثال، Br ≥ 1.4 T) مع تحمل الضغط البيئي المقصود (على سبيل المثال، درجات حرارة التشغيل حتى 150 درجة مئوية).

2. التحكم في عملية التلبيد

تؤثر عملية التلبيد (تسخين مسحوق NdFeB المضغوط إلى درجات حرارة عالية) بشكل مباشر على كل من الأداء المغناطيسي والاستقرار الهيكلي. تشمل المعلمات الرئيسية ما يلي:

• درجة حرارة التلبيد: تعمل درجات الحرارة المرتفعة (1050-1100 درجة مئوية) على تعزيز هياكل الحبوب الأكثر كثافة، مما يعزز الثبات عن طريق تقليل فجوات الهواء في المغناطيس. ومع ذلك، الإفراط في التلبيد يمكن أن يسبب نمو الحبوب، مما يضعف الإكراه. يستخدم المهندسون منحدرات دقيقة لدرجة الحرارة (على سبيل المثال، 5 درجات مئوية في الدقيقة) وأوقات الاحتفاظ (2-4 ساعات) لتحقيق الكثافة المثلى (≥ 7.5 جم/سم مكعب) دون المساس بالاستقرار.

• معدل التبريد: يحافظ التبريد السريع (التبريد) على هياكل الحبوب الدقيقة، مما يعزز القوة القسرية، ولكنه يمكن أن يؤدي إلى ضغوط داخلية تقلل من الاستقرار الميكانيكي. يعمل التبريد المتحكم فيه (10-20 درجة مئوية في الدقيقة) على موازنة حجم الحبوب والضغط، مما يضمن أن يكون المغناطيس قويًا مغناطيسيًا ومقاومًا للتشقق.



3. الطلاءات الواقية لمقاومة التآكل

محتوى الحديد في NdFeB الملبد يجعله عرضة للصدأ في البيئات الرطبة أو المسببة للتآكل (على سبيل المثال، الإلكترونيات البحرية أو أجهزة الاستشعار الخارجية) - الصدأ لا يؤدي إلى تدهور الاستقرار الهيكلي فحسب، بل يعطل أيضًا التدفق المغناطيسي. تعمل الطلاءات الواقية على حل هذه المشكلة دون التأثير على الأداء المغناطيسي:

• طلاء النيكل والنحاس والنيكل (Ni-Cu-Ni): خيار شائع للاستخدام العام، فهو يشكل حاجزًا كثيفًا ومقاومًا للخدش ضد الرطوبة. الطبقة الرقيقة (10-20 ميكرومتر) لها تأثير ضئيل على التدفق المغناطيسي (أقل من 2٪ انخفاض في البروم).

• طلاء الإيبوكسي أو PTFE: يستخدم في البيئات عالية التآكل (مثل معدات المعالجة الكيميائية)، وتكون هذه الطلاءات العضوية أكثر سمكًا (10-20 ميكرومتر) ولكنها خفيفة الوزن. يتم إقرانها بمعالجة مسبقة (على سبيل المثال، فوسفات الزنك) لتحسين الالتصاق، وضمان الاستقرار على المدى الطويل دون عرقلة القوة المغناطيسية.

• طلاء الألومنيوم: مثالي لتطبيقات درجات الحرارة العالية (حتى 200 درجة مئوية)، ويشكل الألومنيوم طبقة أكسيد ذاتية الإصلاح تمنع التآكل، حتى لو تم خدشها. غالبًا ما يتم استخدامه في مكونات غطاء السيارة حيث توجد الحرارة والرطوبة.



4. المعالجة الحرارية بعد التلبد

التلدين بعد التلبيد (تسخين المغناطيس إلى درجات حرارة منخفضة بعد التلبيد) يعمل على تحسين بنية المجال المغناطيسي، مما يؤدي إلى تحسين الأداء والاستقرار:

• علاج الشيخوخة: يؤدي التسخين إلى 450-500 درجة مئوية لمدة 1-2 ساعات إلى ترسيب المراحل الثانوية الدقيقة (على سبيل المثال، المناطق الغنية بـ Nd) التي تثبت المجالات المغناطيسية، مما يزيد من الإكراه دون تقليل الثبات. يعد هذا أمرًا بالغ الأهمية بالنسبة للمغناطيس المستخدم في التطبيقات عالية الضغط (مثل مولدات توربينات الرياح).

• التلدين لتخفيف الإجهاد: التسخين بدرجة حرارة منخفضة (200-300 درجة مئوية) يقلل من الضغوط الداخلية الناتجة عن التلبيد، مما يحسن الاستقرار الميكانيكي (على سبيل المثال، مقاومة الاهتزاز في محركات السيارات الكهربائية) دون تغيير الخصائص المغناطيسية.



هل يؤثر سيناريو التطبيق بشكل مباشر على اختيار مغناطيس ندفيب الملبد؟

نعم - تحدد سيناريوهات التطبيق الخاصية (الأداء المغناطيسي أو الاستقرار) التي لها الأولوية، بالإضافة إلى المتطلبات المحددة للحجم والشكل والطلاء. فيما يلي ثلاثة سيناريوهات شائعة وكيفية توجيه عملية الاختيار:

1. سيناريوهات درجات الحرارة المرتفعة (مثل محركات السيارات والسخانات الصناعية)

في التطبيقات التي تتجاوز فيها درجات حرارة التشغيل 120 درجة مئوية (على سبيل المثال، محركات الجر للسيارات الكهربائية أو أجهزة الاستشعار المثبتة على المحرك)، تُعطى الأولوية للاستقرار (مقاومة درجة الحرارة) على الحد الأقصى للبقاء. تشمل معايير الاختيار الرئيسية ما يلي:

• درجات قسرية عالية: مغناطيسات بقوة HcJ ≥ 1500 كيلو أمبير/م (على سبيل المثال، درجات N48SH أو N52UH) لمقاومة إزالة المغناطيسية عند درجة حرارة 150-200 درجة مئوية.

• سبيكة مع إضافة Dy/Tb: تضمن ثبات درجة الحرارة، حتى لو كان الثبات أقل قليلاً (على سبيل المثال، Br = 1.35 T مقابل 1.45 T للدرجات القياسية).

• الطلاءات المقاومة للحرارة: طلاءات من الألومنيوم أو الإيبوكسي عالي الحرارة لمنع الأكسدة في درجات الحرارة المرتفعة.

على سبيل المثال، يتطلب المحرك الموجود في مركبة هجينة مغناطيسًا يحافظ على 90% من قوته عند 180 درجة مئوية، لذلك يتم اختيار درجة N50UH المطلية بصبغة النيكل والنحاس والنيكل على درجة N55 ذات بقاء أعلى ولكنها أقل استقرارًا.

2. سيناريوهات القوة المغناطيسية العالية (مثل الفواصل المغناطيسية ومكبرات الصوت)

في التطبيقات التي تكون فيها القوة المغناطيسية القصوى أمرًا بالغ الأهمية (على سبيل المثال، فصل برادة الحديد عن النفايات الصناعية أو تشغيل مكبرات الصوت عالية الدقة)، يتم إعطاء الأولوية للأداء المغناطيسي (البقاء)، مع تصميم الاستقرار بما يتناسب مع البيئة:

• درجات بقاء عالية: مغناطيسات ذات قوة Br ≥ 1.4 T (على سبيل المثال، درجات N52 أو N55) لتوليد مجالات مغناطيسية قوية.

• الحد الأدنى من إضافة Dy/Tb: يقلل من الإكراه قليلاً ولكنه يحافظ على الثبات - وهو مقبول إذا كان التطبيق يعمل في درجة حرارة الغرفة (20-40 درجة مئوية).

• الحماية الأساسية من التآكل: طلاء Ni-Cu-Ni للاستخدام الداخلي (مثل مكبرات الصوت) أو طلاء الإيبوكسي للرطوبة المعتدلة (مثل الفواصل الداخلية).

على سبيل المثال، يستخدم الفاصل المغناطيسي في مصنع إعادة التدوير مغناطيسات من الدرجة N55 لتحقيق أقصى قدر من التقاط الحديد، مع طبقة رقيقة من Ni-Cu-Ni لمقاومة الغبار والرطوبة العرضية - استقرار درجة الحرارة أقل أهمية هنا، حيث يعمل المصنع عند 25 درجة مئوية.

3. سيناريوهات التآكل/الرطوبة (مثل أجهزة الاستشعار البحرية والأجهزة الطبية)

في البيئات ذات الرطوبة العالية أو الأملاح أو المواد الكيميائية (على سبيل المثال، أجهزة استشعار الملاحة تحت الماء أو المعدات الطبية في غرف معقمة)، يكون استقرار التآكل غير قابل للتفاوض، مع تعديل الأداء المغناطيسي ليتناسب مع:

• الطلاءات عالية التآكل: طلاءات إيبوكسي سميكة (10-20 ميكرومتر) أو طلاءات PTFE، غالبًا مع طبقة تحتية من الزنك للاستخدام البحري.

• مقاومة السبائك: سبائك مضاف إليها الكوبالت لتحسين الاستقرار الميكانيكي في الظروف الرطبة، ومنع التشقق بسبب امتصاص الرطوبة.

• درجات مغناطيسية معتدلة: Br متوازن (1.3–1.4 T) وHcJ (1200–1400 كيلو أمبير/م) لضمان عدم المساس بالأداء بسبب سُمك الطلاء.

على سبيل المثال، يستخدم مستشعر العمق البحري مغناطيسًا من الدرجة N45SH مطليًا بالإيبوكسي - يحمي الطلاء من تآكل المياه المالحة، بينما تضمن درجة SH الثبات في درجات حرارة الماء التي تتراوح من 0 إلى 60 درجة مئوية.

انقر لزيارة منتجاتنا: مغناطيس ندفيب متكلس

ما الأخطاء الشائعة عند الموازنة بين الأداء والاستقرار؟

حتى مع وجود استراتيجيات واضحة، هناك خطأان شائعان يمكن أن يقوضا التوازن مغناطيس ندفيب متكلس :

1. المبالغة في تحسين خاصية واحدة على حساب الأخرى

يعطي بعض المستخدمين الأولوية لأقصى قدر من الثبات (على سبيل المثال، اختيار درجة N55) للتطبيقات ذات درجات الحرارة العالية، فقط ليجدوا أن المغناطيس يزيل المغناطيسية بسرعة. على العكس من ذلك، فإن الإفراط في إضافة Dy لتعزيز الإكراه يمكن أن يجعل المغناطيس هشًا جدًا للاستخدامات المعرضة للاهتزاز (على سبيل المثال، الأدوات الكهربائية). الحل هو تحديد "الحدود الحرجة" أولاً: على سبيل المثال، "يجب أن يتحمل 120 درجة مئوية و500 ساعة من الرطوبة" قبل اختيار الدرجة.

2. تجاهل التفاعل المغناطيسي للطلاء

يمكن للطبقات السميكة (على سبيل المثال، أكثر من 20 ميكرومتر إيبوكسي) أن تمنع التدفق المغناطيسي، مما يقلل من الثبات الفعال بنسبة 5-10٪. يختار المستخدمون في بعض الأحيان طلاءات ثقيلة للحماية من التآكل دون تعديل درجة المغناطيس - على سبيل المثال، استخدام درجة N42 مع طلاء سميك عندما تكون درجة N45 مع طبقة أرق من شأنها أن توفر أداءً صافيًا أفضل. يقوم المهندسون بحساب "التدفق المغناطيسي الفعال" (مع مراعاة سمك الطلاء) لتجنب ذلك.

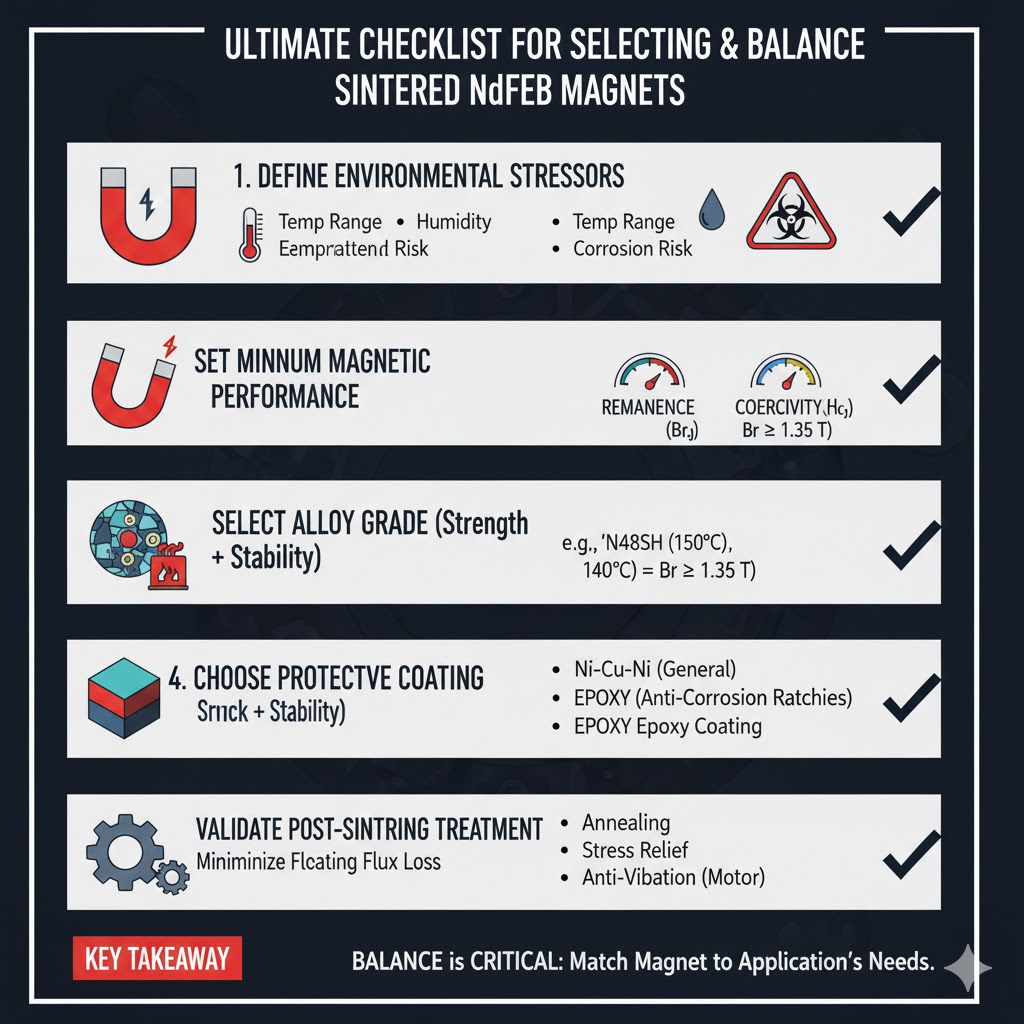

ما هي القائمة المرجعية النهائية لموازنة واختيار مغناطيس ندفيب الملبد؟

لضمان موازنة المغناطيس بين الأداء والثبات للاستخدام المقصود، اتبع قائمة التحقق المكونة من خمس خطوات:

1. تحديد الإجهاد البيئي الحرج للتطبيق (نطاق درجة الحرارة والرطوبة ومخاطر التآكل).

2. تعيين الحد الأدنى من الأهداف للأداء المغناطيسي (الثبات، والإكراه) بناءً على الاحتياجات الوظيفية (على سبيل المثال، "يجب رفع 50 كجم" = Br ≥ 1.35 T).

3. حدد درجة سبيكة تلبي أهداف الاستقرار والأداء (على سبيل المثال، N48SH للاستخدام عند درجة حرارة 150 درجة مئوية مع Br ≥ 1.4 T).

4. اختر طبقة واقية متوافقة مع البيئة ومع الحد الأدنى من فقدان التدفق (على سبيل المثال، Ni-Cu-Ni للاستخدام العام، والإيبوكسي للتآكل).

5. التحقق من أن معالجات ما بعد التلبد (التليين، وتخفيف الضغط) تتماشى مع الاحتياجات الميكانيكية (على سبيل المثال، مقاومة الاهتزاز للمحركات).

من خلال ترسيخ الاختيار وفقًا للمتطلبات الفريدة للتطبيق، يتجنب المستخدمون الإفراط في الهندسة أو المغناطيس ذو الأداء الضعيف - مما يضمن أن NdFeB الملبد يوفر القوة والمتانة المطلوبة.
