المعروف باسم "ملك المغناطيس"، لماذا يجب أن تخضع كتل NdFeB الملبدة لمعالجة طلاء السطح؟

ما هي الخصائص المتأصلة في كتلة متكلس ندفيب التي تجعل الطلاء ضروريًا؟

كتلة متكلس ندفيب ، الذي يُطلق عليه غالبًا "ملك المغناطيس" بسبب أدائه المغناطيسي الاستثنائي، لديه عيب قاتل في تركيبته الكيميائية التي تتطلب حماية السطح: قابلية عالية للتآكل. يتكون هذا المغناطيس في المقام الأول من النيوديميوم (Nd)، والحديد (Fe)، والبورون (B) - حيث يمثل الحديد حوالي 60-70٪ من وزنه. يتفاعل الحديد، باعتباره معدنًا تفاعليًا، بسهولة مع الأكسجين والرطوبة وحتى المواد الحمضية/القلوية الخفيفة في البيئة لتكوين الصدأ (أكسيد الحديد).

والأسوأ من ذلك أن النيوديميوم أكثر نشاطًا كيميائيًا من الحديد. عند تعرضه للهواء، يتأكسد النيوديميوم الموجود على سطح المغناطيس بسرعة ليشكل طبقة أكسيد مسامية فضفاضة. لا يمكن لهذه الطبقة أن تعمل كحاجز وقائي؛ وبدلاً من ذلك، فهو يسمح للرطوبة والأكسجين بالتسرب إلى الداخل، مما يؤدي إلى "التآكل بين الخلايا الحبيبية" - وهي عملية تؤدي إلى تآكل الروابط بين الحبيبات الداخلية للمغناطيس. وبمرور الوقت، لا يؤدي هذا التآكل إلى تلاشي سطح المغناطيس فحسب، بل يتسبب أيضًا في تشققه أو تقشيره أو حتى تفتته، مما يؤدي بشكل مباشر إلى تدمير سلامته الهيكلية.

على عكس المغناطيسات الأخرى (مثل مغناطيس الفريت) ذات الأسطح المستقرة نسبيًا، فإن عملية تلبيد Block Sintered NdFeB تعمل على تضخيم هذه الثغرة الأمنية. يؤدي التلبيد إلى إنشاء مسام صغيرة داخل المغناطيس، والتي تعمل بمثابة "قنوات" لاختراق المواد المسببة للتآكل بعمق. وبدون طلاء محكم، تصبح هذه المسام نقاطًا ساخنة للتآكل مخفية، مما يؤدي إلى تسريع تدهور المغناطيس.

انقر لزيارة منتجاتنا: كتلة متكلس ندفيب

كيف يؤدي التآكل إلى إتلاف الأداء المغناطيسي لـ Block Sintered NdFeB؟

لا يؤثر التآكل على مظهر وبنية Block Sintered NdFeB فحسب، بل إنه يقوض بشكل مباشر "الميزة الأساسية" التي تكسبه لقب "ملك المغناطيس": قوته المغناطيسية.

تعتمد الخصائص المغناطيسية للمغناطيس (مثل الثبات، والإكراه، ومنتجات الطاقة القصوى) كليًا على الترتيب المنظم لمجالاته المغناطيسية الداخلية. عندما يحدث التآكل، فإن تكوين طبقات الأكسيد (مثل أكسيد النيوديميوم وأكسيد الحديد) يعطل هذا الترتيب. تعمل مواد الأكسيد غير المغناطيسية هذه بمثابة "حواجز" بين الحبيبات المغناطيسية، مما يضعف قوة الاقتران المغناطيسي داخل المغناطيس. على سبيل المثال، وجدت دراسة أنه بعد 30 يومًا من التعرض لبيئة رطبة (الرطوبة النسبية 95%، درجة الحرارة 40 درجة مئوية)، فقد مغناطيس NdFeB غير المطلي 15-20% من قوته القسرية - وهو مؤشر رئيسي لقدرته على مقاومة إزالة المغناطيسية.

في الحالات الشديدة، يمكن أن يؤدي التآكل الحبيبي إلى تقسيم المغناطيس إلى أجزاء صغيرة. تحتوي كل قطعة على مجال مغناطيسي مستقل، والتداخل المتبادل بين هذه المجالات يلغي جزءًا من القوة المغناطيسية الإجمالية. بالنسبة لسيناريوهات التطبيق التي تتطلب أداء مغناطيسيًا مستقرًا (مثل محركات المركبات التي تعمل بالطاقة الجديدة أو أجهزة الاستشعار الدقيقة)، يمكن أن يؤدي انخفاض القوة المغناطيسية بنسبة 5% إلى حدوث خلل في المعدات - مثل انخفاض كفاءة المحرك أو قراءات المستشعر غير الدقيقة.

بالإضافة إلى ذلك، يمكن لمنتجات التآكل (مثل مسحوق الصدأ) أن تلوث البيئة المحيطة بالمغناطيس. في الأجهزة الإلكترونية، قد تتسبب جزيئات الصدأ الموصلة في حدوث دوائر قصيرة بين المكونات؛ في المعدات الطبية، فإنها يمكن أن تشكل مخاطر صحية. وبالتالي، فإن الطلاء لا يتعلق فقط بحماية المغناطيس نفسه، ولكن أيضًا بضمان سلامة وموثوقية النظام بأكمله الذي ينتمي إليه.

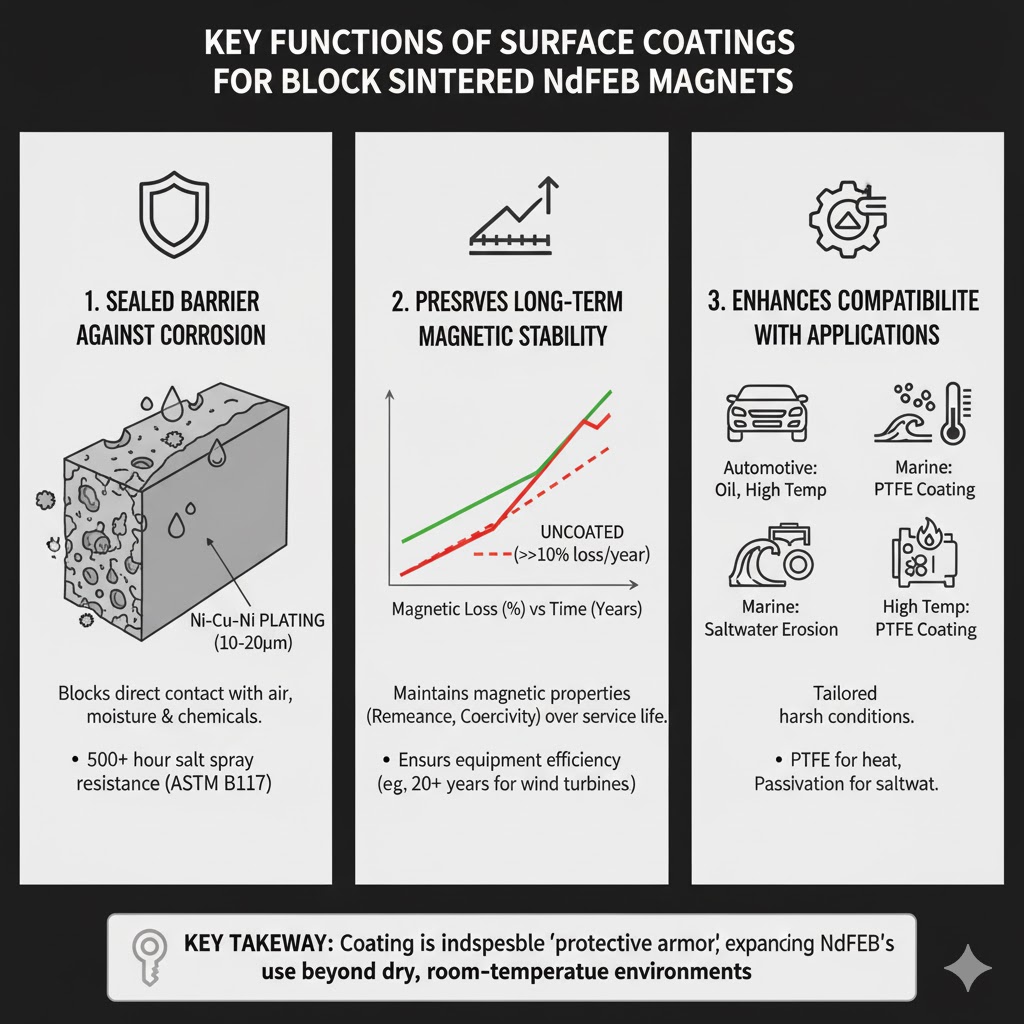

ما هي الوظائف الرئيسية التي يخدمها طلاء السطح لبلوك Sintered NdFeB؟

يعمل طلاء السطح بمثابة "درع وقائي" مصمم خصيصًا لنقاط الضعف في Block Sintered NdFeB، مما يؤدي إلى ثلاث وظائف أساسية لا غنى عنها للاستخدام العملي.

أولاً، يوفر حاجزًا محكمًا ضد التآكل. يشكل الطلاء عالي الجودة (مثل طلاء النيكل والنحاس والنيكل أو طلاء راتنجات الإيبوكسي) طبقة كثيفة ومستمرة على سطح المغناطيس، لا تغطي الطبقة الخارجية فحسب، بل تملأ أيضًا المسام الصغيرة التي خلفتها عملية التلبيد. يمنع هذا الغشاء الاتصال المباشر بين المكونات النشطة للمغناطيس (النيوديميوم والحديد) والهواء أو الرطوبة أو المواد الكيميائية المسببة للتآكل، مما يوقف بشكل أساسي بدء الأكسدة والتآكل. على سبيل المثال، يمكن لطلاء النيكل والنحاس والنيكل بسمك 10-20 ميكرومتر أن يقاوم 500 ساعة من اختبار رش الملح المحايد (وفقًا لمعايير ASTM B117) دون تآكل مرئي - وهو ما يتجاوز بكثير حد 24 ساعة للمغناطيس غير المطلي.

ثانيًا، يحافظ الطلاء على الاستقرار المغناطيسي على المدى الطويل. من خلال منع التآكل، يحافظ الطلاء على سلامة هيكل المجال المغناطيسي الداخلي للمغناطيس، مما يضمن بقاء خصائصه المغناطيسية (الثبات، والقوة، وما إلى ذلك) ضمن نطاق التصميم طوال فترة خدمته. في التطبيقات طويلة المدى (مثل مولدات توربينات الرياح، التي تتطلب 20 عامًا من التشغيل)، يمكن للطلاء الموثوق به أن يقلل معدل الفقد المغناطيسي السنوي إلى أقل من 1%، مما يضمن كفاءة المعدات على المدى الطويل.

ثالثًا، يعمل الطلاء على تحسين التوافق مع سيناريوهات التطبيق. لبيئات الاستخدام المختلفة متطلبات فريدة: فالمغناطيس الموجود في الهياكل السفلية للسيارات يحتاج إلى مقاومة الزيت ودرجات الحرارة المرتفعة، في حين أن المغناطيس الموجود في المعدات البحرية يجب أن يتحمل التآكل الناتج عن المياه المالحة. تسمح الطلاءات المتخصصة (مثل طلاء PTFE لدرجات الحرارة المرتفعة أو طلاءات التخميل لمقاومة المياه المالحة) بلوك Sintered NdFeB بالتكيف مع هذه الظروف القاسية. وبدون هذا التخصيص، فإن أقوى "ملك المغناطيس" سيقتصر على البيئات الجافة ودرجة حرارة الغرفة، مما يقلل نطاق تطبيقه بشكل كبير.

هل هناك سيناريوهات حيث يمكن لـ Block Sintered NdFeB تخطي الطلاء؟

نظرًا للدور الحاسم للطلاء، هل هناك أي موقف يمكن فيه استخدام Block Sintered NdFeB دون معالجة السطح؟ الجواب محدود للغاية، وحتى في هذه الحالات، يجب استيفاء شروط صارمة.

إن سيناريوهات "عدم الطلاء" الوحيدة الممكنة هي البيئات قصيرة المدى والتي يتم التحكم فيها بشكل كبير حيث يكون المغناطيس معزولًا تمامًا عن مسببات التآكل. على سبيل المثال:

• في التجارب المعملية التي تستمر لبضع ساعات فقط (مثل اختبار المجال المغناطيسي المؤقت)، حيث يتم تخزين المغناطيس في بيئة غاز خامل جاف (مثل الأرجون) ولا يتعرض أبدًا للهواء أو الرطوبة.
• في المنتجات ذات الطلب المنخفض التي يمكن التخلص منها (مثل بعض أدوات التثبيت المغناطيسية المؤقتة) التي يتم استخدامها مرة واحدة ويتم التخلص منها خلال أيام، دون الحاجة إلى أداء طويل المدى أو استقرار هيكلي.

وحتى في هذه الحالات، تظل المخاطر قائمة. قد يؤدي تسرب بسيط في حاوية الغاز الخامل أو التعرض العرضي للهواء المحيط أثناء التشغيل إلى حدوث أكسدة السطح. بالنسبة لأي تطبيق يتطلب عمل المغناطيس لأكثر من أسبوع، أو استخدامه في بيئات ذات رطوبة أعلى من 30% (قريبة من الرطوبة الداخلية العادية)، فإن الطلاء غير قابل للتفاوض.

قد يعتقد البعض خطأً أن "Block Sintered NdFeB عالي الإكراه" أكثر مقاومة للتآكل ويمكن أن يتخطي الطلاء. وهذا سوء فهم: يشير الإكراه إلى قدرة المغناطيس على مقاومة إزالة المغناطيسية، وليس استقراره الكيميائي. لا تزال المغناطيسات عالية القوة تحتوي على نفس مكونات النيوديميوم والحديد التفاعلية، لذا فهي عرضة للتآكل مثل كتلة NdFeB العادية.

الخلاصة: لماذا يعتبر الطلاء "ضروريًا" لقيمة Block Sintered NdFeB؟

بالنسبة لبلوك NdFeB الملبد، فإن طلاء السطح ليس "ترقية" اختيارية ولكنه "متطلب" أساسي لتحقيق قيمته. إن تفاعلها الكيميائي المتأصل وبنيتها الملبدة المسامية تجعل التآكل أمرًا لا مفر منه بدون حماية - ويدمر التآكل بشكل مباشر كلاً من سلامتها الهيكلية وأدائها المغناطيسي.

يتم الحصول على لقب "ملك المغناطيس" من خلال قوته المغناطيسية الفائقة، ولكن لا يمكن الحفاظ على هذه القوة إلا من خلال حماية الطلاء. سواء في مركبات الطاقة الجديدة أو الإلكترونيات الاستهلاكية أو الأجهزة الطبية أو أنظمة الطاقة المتجددة، يضمن الطلاء أن Block Sintered NdFeB يمكنه أداء دوره بشكل موثوق لسنوات. في جوهره، الطلاء هو الجسر الذي يربط "إمكانيات" المغناطيس (الخصائص المغناطيسية الاستثنائية) بـ "عمليته" (الاستخدام المستقر طويل الأمد في بيئات العالم الحقيقي) - بدون هذا الجسر، سيظل "ملك المغناطيس" مادة عالية الأداء ولكنها غير قابلة للاستخدام.
