كيفية حماية مغناطيس ندفيب الملبد للمحركات المتزامنة من التآكل؟

لماذا تكون مغناطيسات NdFeB الملبدة في المحركات المتزامنة عرضة للتآكل؟

قبل استكشاف طرق الحماية، من المهم فهم الأسباب الجذرية للتآكل في مغناطيسات NdFeB (النيوديميوم والحديد والبورون) الملبدة - وهي أقوى المغناطيسات الدائمة المتاحة، ولكنها عرضة للتدهور بطبيعتها. تتفاقم هذه الثغرة الأمنية في المحركات المتزامنة (المستخدمة في المركبات الكهربائية، والمحركات الصناعية، وأنظمة الطاقة المتجددة)، والتي تعمل غالبًا في بيئات قاسية:

ضعف تكوين المواد:

تحتوي مغناطيسات ندفيب الملبدة على 25-35% من النيوديميوم (Nd) و60-70% من الحديد (Fe) - وكلاهما معادن شديدة التفاعل. يتأكسد Nd بسرعة في الهواء ليشكل أكاسيد مسامية فضفاضة (Nd₂O₃)، بينما يصدأ الحديد (Fe₂O₃/Fe₃O₄) في وجود الرطوبة. كما أن البنية الملبدة للمغناطيس (التي تتكون من مسحوق الضغط والتسخين) تخلق أيضًا مسام صغيرة (0.1-1 ميكرومتر) عبر سطحه - تحبس هذه المسام الرطوبة والأكسجين والملوثات (مثل زيت المحرك والغبار)، مما يؤدي إلى تسريع التآكل الموضعي (النقر).

بيئات تشغيل المحرك المتزامن:

تعرض المحركات المتزامنة المغناطيس لمحفزات التآكل التي تؤدي إلى تفاقم التدهور:

الرطوبة: تمتص المحركات الموجودة في المركبات الكهربائية (أسفل الهيكل)، أو المضخات الصناعية (بالقرب من الماء)، أو توربينات الرياح (في الخارج) الرطوبة أو بخار الماء، الذي يتفاعل مع Nd وFe.

تقلبات درجات الحرارة: تسخن المحركات أثناء التشغيل (80-150 درجة مئوية) وتبرد عند إيقاف تشغيلها - تؤدي "الدورة الحرارية" هذه إلى التكثيف داخل المحرك، مما يؤدي إلى ترسب الماء السائل على الأسطح المغناطيسية.

الملوثات الكيميائية: تعمل مواد تشحيم المحركات (مع إضافات الكبريت أو الكلور)، أو المبردات (القائمة على الجليكول)، أو الأبخرة الصناعية (في المصانع) كإلكتروليتات، مما يؤدي إلى تسريع التآكل الكهروكيميائي (السبب الرئيسي لفشل المغناطيس).

الإجهاد الميكانيكي: يمكن أن يؤدي اهتزاز الدوار في المحركات المتزامنة عالية السرعة (على سبيل المثال، محركات الجر EV) إلى تشقق الطلاءات الواقية، مما يعرض المواد المغناطيسية العارية للعناصر المسببة للتآكل.

يؤدي ترك التآكل دون حماية إلى تقليل كثافة التدفق المغناطيسي للمغناطيس (بنسبة 5-20% خلال سنة إلى سنتين) ويضعف قوته الميكانيكية - مما يؤدي في النهاية إلى عدم توازن الجزء الدوار، أو انخفاض كفاءة المحرك، أو تفكك المغناطيس بالكامل.

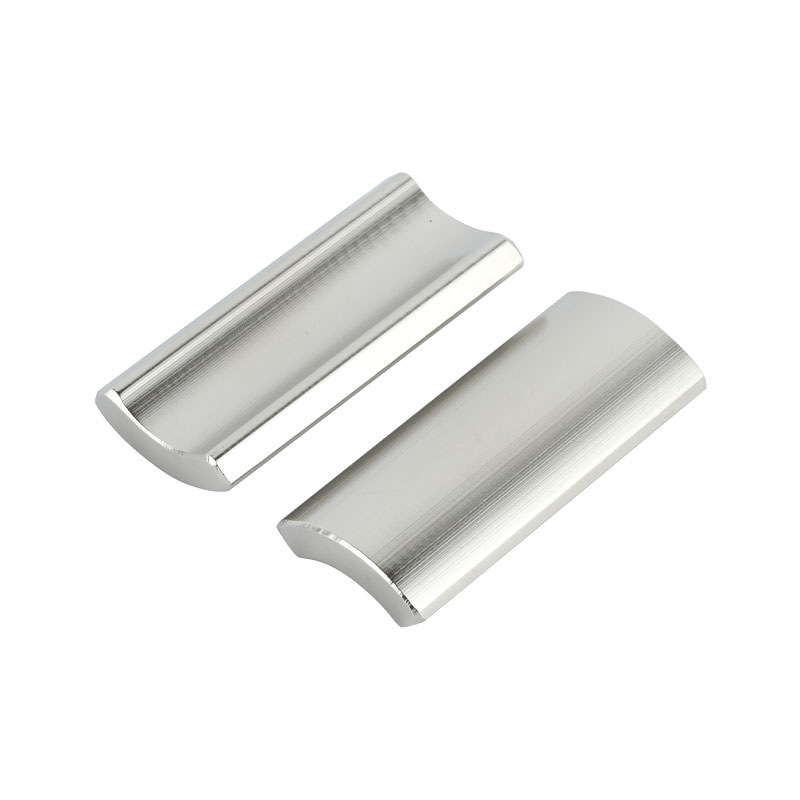

انقر لزيارة منتجاتنا: مغناطيس ندفيب متكلس في المحركات المتزامنة

ما هي تقنيات طلاء السطح الأكثر فعالية للحماية من التآكل؟

الطلاءات السطحية هي خط الدفاع الأول عنها مغناطيس ندفيب متكلس في المحركات المتزامنة - تعمل كحاجز بين المغناطيس والعناصر المسببة للتآكل. يعتمد اختيار الطلاء على درجة حرارة تشغيل المحرك، والتعرض للرطوبة، وقيود التكلفة. فيما يلي الخيارات الأكثر فعالية:

طلاء النيكل والفوسفور (Ni-P) اللاكهربائي (الأكثر شيوعًا للمحركات)

كيف تعمل: عملية ترسيب كيميائي تشكل طبقة موحدة وكثيفة من النيكل والفوسفور (سمكها 5-20 ميكرومتر) على سطح المغناطيس. الطلاء غير متبلور (غير بلوري) عند ترسبه، والمعالجة الحرارية (200-400 درجة مئوية) تحوله إلى هيكل صلب مقاوم للتآكل (HV 800-1000).

مقاومة التآكل: تتحمل الطلاءات Ni-P ما بين 500 إلى 1000 ساعة من اختبار رش الملح المحايد (NSS) (وفقًا لمعيار ASTM B117) بدون صدأ أحمر - وهو ما يتجاوز بكثير الحد الأدنى البالغ 240 ساعة لتطبيقات المحركات. يقوم الطلاء بإغلاق المسام السطحية ويمنع اختراق المنحل بالكهرباء.

مزايا المحرك المتزامن:

يتحمل درجات الحرارة العالية (حتى 200 درجة مئوية) - متوافق مع معظم نطاقات تشغيل المحرك المتزامن (80-150 درجة مئوية).

التصاق ممتاز مع NdFeB الملبد (حتى على الأشكال المغناطيسية غير المنتظمة، مثل مقاطع القوس للدوارات).

يقاوم زيت المحرك وسائل التبريد - لا يوجد تفاعل كيميائي مع مواد التشحيم الشائعة.

القيود: عرضة للتشقق في ظل التدوير الحراري الشديد (على سبيل المثال، محركات السيارات الكهربائية التي تسخن من 25 درجة مئوية إلى 150 درجة مئوية بسرعة). في مثل هذه الحالات، يتم استخدام "المعطف الخفيف Ni-P" (على سبيل المثال، الايبوكسي) لتعزيز المرونة.

طلاء راتنجات الايبوكسي (فعال من حيث التكلفة للبيئات منخفضة الرطوبة)

كيف يعمل: يتم رش الإيبوكسي السائل (بوليمر بالحرارة) أو غمسه على المغناطيس، ثم يتم معالجته عند درجة حرارة 80-120 درجة مئوية لتشكيل طبقة رقيقة (10-30 ميكرومتر). يمكن خلط الإضافات مثل جزيئات السيراميك أو مثبطات التآكل (مثل فوسفات الزنك) لتعزيز الأداء.

مقاومة التآكل: تتحمل طلاءات الإيبوكسي القياسية ما بين 200 إلى 400 ساعة من اختبار NSS؛ يصل عمر الإيبوكسي "عالي الأداء" (مع مثبطات التآكل) إلى 600 ساعة. الطلاء غير منفذ للرطوبة والزيوت.

مزايا المحرك المتزامن:

تكلفة منخفضة (1/3 سعر Ni-P) - مثالية للمحركات الصناعية الحساسة للميزانية (مثل المضخات الصغيرة).

مرن - يقاوم التشقق الناتج عن الاهتزاز أو التدوير الحراري (وهو أمر بالغ الأهمية لمحركات الجر الكهربائية).

خصائص العزل - تمنع حدوث قصر كهربائي بين المغناطيس ومكونات الدوار.

القيود: مقاومة درجات الحرارة المنخفضة (بحد أقصى 120 درجة مئوية) - غير مناسبة للمحركات المتزامنة عالية الطاقة (على سبيل المثال، مولدات توربينات الرياح التي تصل إلى 150 درجة مئوية).

طلاءات الترسيب الفيزيائي للبخار (PVD) (درجة الحرارة العالية والأداء العالي)

كيف تعمل: عملية قائمة على الفراغ تعمل على تبخير المعادن (مثل الألومنيوم والكروم) أو السيراميك (مثل Al₂O₃ وTiN) وترسيبها على شكل طبقة رقيقة (1-5 ميكرومتر) على سطح المغناطيس. تتميز طبقات PVD بأنها كثيفة وموحدة وترتبط بقوة بالمغناطيس.

مقاومة التآكل: تتحمل طلاءات PVD Al₂O₃ 1000 ساعة من اختبار NSS وتقاوم الأكسدة حتى 500 درجة مئوية. فهي مقاومة للأحماض والقلويات ومبردات المحركات.

مزايا المحرك المتزامن:

تحمل درجات الحرارة القصوى - مثالي للمحركات المتزامنة عالية الطاقة (مثل محركات دفع الطائرات والمحركات الصناعية) التي تعمل عند درجة حرارة 150-250 درجة مئوية.

طلاء رقيق (ليس له أي تأثير على أبعاد المغناطيس) - وهو أمر بالغ الأهمية لتجميعات الدوار الدقيقة حيث يؤثر حجم المغناطيس على التوازن.

القيود: التكلفة العالية (5 مرات أكثر من Ni-P) وتقتصر على إنتاج كميات صغيرة - تستخدم في الغالب في مجال الطيران أو محركات السيارات الكهربائية المتميزة.

طلاء سبائك الزنك والنيكل (Zn-Ni) (مقاوم للمياه المالحة)

كيف تعمل: عملية الطلاء الكهربائي التي تشكل سبيكة الزنك والنيكل بسمك 5-15 ميكرومتر (10-15% نيكل) على سطح المغناطيس. تشكل السبيكة طبقة أكسيد سلبية (ZnO·NiO) تعمل على معالجة الخدوش الطفيفة ذاتيًا.

مقاومة التآكل: تتحمل 1000 ساعة من اختبار NSS - وهي ممتازة للمحركات المعرضة للمياه المالحة (مثل المحركات المتزامنة البحرية وتوربينات الرياح الساحلية).

مزايا المحرك المتزامن:

مقاومة فائقة للمياه المالحة - تتفوق على Ni-P في البيئات الساحلية أو البحرية.

ليونة جيدة - تقاوم التشقق الناتج عن اهتزاز الدوار.

القيود: مقاومة درجات الحرارة المنخفضة (بحد أقصى 150 درجة مئوية) وتكلفة أعلى من Ni-P للتطبيقات غير البحرية.

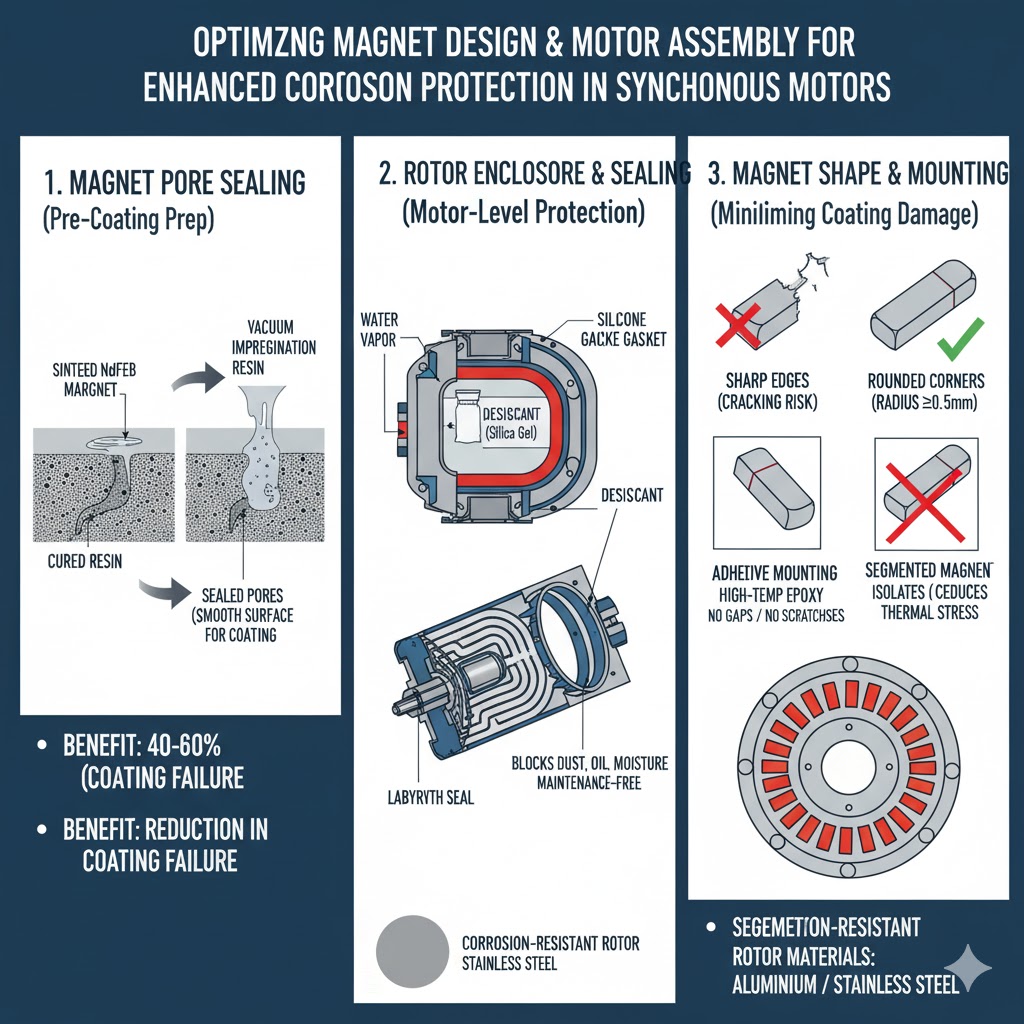

كيفية تحسين تصميم المغناطيس وتجميع المحرك للحماية من التآكل؟

الطلاءات السطحية وحدها ليست كافية - تلعب خيارات التصميم الخاصة بمجموعة المغناطيس والمحرك دورًا حاسمًا في تقليل مخاطر التآكل. تكمل هذه التحسينات الطلاءات وتطيل عمر المغناطيس:

إغلاق المسام بالمغناطيس (التحضير المسبق للطلاء)

المسام السطحية لـ NdFeB الملبدة تحبس الرطوبة والملوثات، مما يقوض فعالية الطلاء. يعد إغلاق المسام بالطلاء المسبق أمرًا ضروريًا:

العملية: بعد التلبيد، يتم غمس المغناطيس في راتينج منخفض اللزوجة (على سبيل المثال، الأكريليك أو السيليكون) الذي يخترق المسام (عن طريق التشريب الفراغي)، ثم يتم معالجته لإغلاقها. وهذا يخلق سطحًا أملسًا وخاليًا من المسام لالتصاق الطلاء.

الفائدة: المسام المغلقة تقلل من فشل الطلاء بنسبة 40-60% - لم تعد الطلاءات "تجسر" فوق المسام (مما قد يتشقق ويسمح للرطوبة بالدخول). بالنسبة لمغناطيسات المحرك المتزامنة، تكون هذه الخطوة إلزامية بالنسبة لطلاءات Ni-P أو PVD.

حاوية الدوار وختمه (حماية على مستوى المحرك)

يجب أن يكون الجزء الدوار للمحرك (حيث يتم تركيب المغناطيس) مغلقًا لمنع وصول الرطوبة والملوثات إلى المغناطيس:

الختم المحكم: بالنسبة للمحركات في البيئات الرطبة (مثل المركبات الكهربائية والتطبيقات البحرية)، استخدم غلاف دوار محكم الغلق مع حشوات مطاطية (مثل النتريل أو السيليكون) لمنع بخار الماء. أضف مادة مجففة (على سبيل المثال، هلام السيليكا) داخل السكن لامتصاص الرطوبة المتبقية.

أختام المتاهة: بالنسبة للمحركات المتزامنة عالية السرعة (على سبيل المثال، توربينات الرياح)، استخدم أختام متاهة (زعانف معدنية متشابكة) على عمود الدوار - وهذا يخلق مسارًا متعرجًا يمنع الغبار والزيت والرطوبة من دخول منطقة المغناطيس. أختام المتاهة لا تحتاج إلى صيانة ومتوافقة مع درجات الحرارة المرتفعة.

مواد الدوار المقاومة للتآكل: استخدم الألومنيوم أو الفولاذ المقاوم للصدأ (304/316) لقلب الدوار - هذه المواد لا تصدأ وتمنع التآكل الجلفاني (عندما تتفاعل المعادن المختلفة، مثل الحديد والنحاس، في وجود الشوارد الكهربائية).

شكل المغناطيس والتركيب (تقليل تلف الطلاء)

تؤثر الطريقة التي يتم بها تشكيل المغناطيس وتثبيته في الدوار على سلامة الطلاء:

حواف وزوايا ناعمة: تجنب الحواف الحادة (المعرضة لتشقق الطلاء) من خلال تصميم مغناطيسات ذات زوايا مستديرة (نصف القطر ≥0.5 مم). يمكن أن تتشقق الحواف الحادة أثناء التجميع، مما يؤدي إلى كشف المواد المغناطيسية العارية.

التثبيت اللاصق (بدلاً من التثبيت الميكانيكي): استخدم مواد لاصقة إيبوكسي ذات درجة حرارة عالية (مثل راتنجات الإيبوكسي مع حشوات خزفية) لربط المغناطيس بالدوار - يمكن للمشابك الميكانيكية (مثل الأقواس المعدنية) خدش الطلاء أو إنشاء فجوات حيث تتراكم الرطوبة. تعمل المواد اللاصقة أيضًا على ملء الفجوات الصغيرة بين المغناطيس والدوار، مما يقلل من احتجاز الرطوبة.

تصميم المغناطيس المجزأ: بالنسبة للدوارات الكبيرة، استخدم مغناطيسات صغيرة مجزأة (بدلاً من مغناطيس واحد كبير) - في حالة تلف طلاء أحد الأجزاء، يقتصر التآكل على هذا الجزء (منع الفشل الكامل للدوار). تقلل القطاعات أيضًا من الإجهاد الحراري (أقل من التمدد/الانكماش)، مما يقلل من خطر تشقق الطلاء.

ما هي ممارسات الصيانة والتشغيل التي تمنع التآكل؟

حتى مع الطلاء وتحسينات التصميم، تعد الصيانة المنتظمة والتشغيل السليم أمرًا أساسيًا لإطالة عمر المغناطيس في المحركات المتزامنة. تتناول هذه الممارسات التآكل وتلف الطلاء والتعرض البيئي:

التفتيش الروتيني وإصلاح الطلاء

الفحص البصري: كل 6 إلى 12 شهرًا (أو بعد التعرض للظروف القاسية، مثل الأمطار الغزيرة)، قم بفحص الجزء الداخلي للمحرك (من خلال منافذ الفحص) بحثًا عن علامات التآكل: الصدأ الأحمر/البني على المغناطيس، أو الطلاءات الفقاعية أو المتقشرة، أو رواسب الأكسيد الأبيض.

الاختبار غير المدمر (NDT): بالنسبة للمحركات الحيوية (مثل توربينات الرياح)، استخدم اختبار الموجات فوق الصوتية للكشف عن التآكل المخفي تحت الطلاء (على سبيل المثال، الحفر داخل المسام) أو اختبار التيار الدوامي للتحقق من سمك الطلاء.

إصلاحات البقعة: إذا تم العثور على تلف بسيط في الطلاء (على سبيل المثال، خدش)، فقم بتنظيف المنطقة بالكحول، ثم ضع كمية صغيرة من راتنجات الإيبوكسي (للمحركات ذات درجة الحرارة المنخفضة) أو طلاء Ni-P (للمحركات ذات درجة الحرارة العالية)، وعالجه وفقًا لإرشادات الشركة المصنعة. وهذا يمنع التآكل الموضعي من الانتشار.

التحكم في الرطوبة ودرجة الحرارة

إزالة الرطوبة: بالنسبة للمحركات المخزنة أو المشغلة في بيئات عالية الرطوبة (الرطوبة النسبية > 60%)، قم بتركيب مزيل الرطوبة في غرفة المحرك أو استخدم دوارًا مُسخنًا (سخانًا صغيرًا داخل الدوار) للحفاظ على جفاف الجزء الداخلي (الرطوبة النسبية أقل من 40%).

تجنب الصدمة الحرارية: قلل من التغيرات السريعة في درجات الحرارة (على سبيل المثال، تشغيل محرك بارد بحمولة كاملة) - تتسبب الصدمة الحرارية في تشقق الطلاء. بدلًا من ذلك، قم بزيادة سرعة المحرك تدريجيًا (أكثر من 5 إلى 10 دقائق) للسماح للمغناطيس والطلاء بالتسخين بالتساوي.

صيانة سائل التبريد: بالنسبة للمحركات المتزامنة المبردة بالسائل، تحقق من مستويات سائل التبريد وجودته كل 3 إلى 6 أشهر. استبدل سائل التبريد الملوث بالماء (استخدم مقياس الانكسار لقياس تركيز الجليكول) أو يحتوي على درجة حموضة خارج نطاق 7-9 (يؤدي سائل التبريد الحمضي/القلوي إلى تآكل الطلاءات).

إدارة الملوثات

التحكم في الزيت والغبار: حافظ على نظافة منطقة المحرك - امسح انسكابات الزيت على الفور (يحتوي زيت المحرك على كبريت يؤدي إلى تحلل طبقات Ni-P) واستخدم مرشحات الهواء لمنع تراكم الغبار (يحبس الغبار الرطوبة، مما يؤدي إلى تسريع التآكل).

تجنب التعرض للمواد الكيميائية: بالنسبة للمحركات الصناعية، تأكد من عدم تعرض المحرك للأحماض أو القلويات أو المذيبات (مثل مواد التنظيف الكيميائية). في حالة حدوث تعرض، اشطف الجزء الخارجي من المحرك بالماء (إذا كان آمنًا) وجففه جيدًا.

التعامل مع نهاية الحياة

عندما يتقاعد المحرك، قم بإزالة المغناطيس وفحصه - إذا كانت الطلاءات سليمة وكان التآكل في حده الأدنى، فيمكن إعادة استخدام المغناطيس في المحركات ذات الطاقة المنخفضة (على سبيل المثال، المضخات الصغيرة). وهذا يقلل من النفايات ويقلل من تكاليف الاستبدال. بالنسبة للمغناطيسات المتآكلة، تخلص منها بشكل صحيح (وفقًا للوائح المحلية) لتجنب التلوث البيئي (Nd هو معدن ترابي نادر يمكن أن يتسرب إلى التربة/الماء).

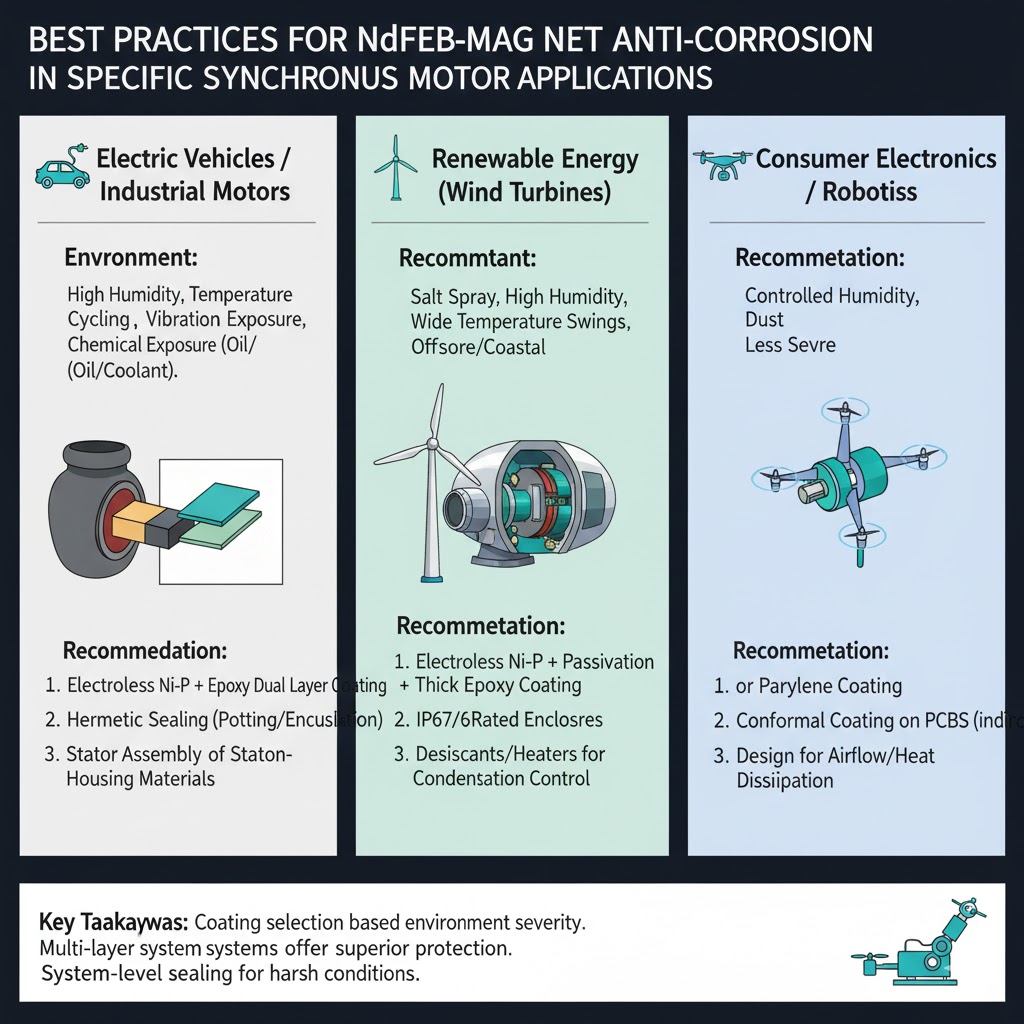

ما هي أفضل الممارسات لتطبيقات المحركات المتزامنة المحددة؟

تختلف احتياجات الحماية من التآكل حسب التطبيق - فيما يلي توصيات مخصصة لاستخدامات المحركات المتزامنة الأكثر شيوعًا:

محركات الجر للمركبات الكهربائية (اهتزاز عالي، دورة حرارية)

الطلاء: طبقة نهائية من إيبوكسي Ni-P (Ni-P لمقاومة التآكل، إيبوكسي للمرونة لتحمل الاهتزاز/التدوير الحراري).

التصميم: دوار محكم الغلق مع حشوات من السيليكون، ومغناطيسات مجزأة مربوطة بمادة إيبوكسي عالية الحرارة، ومجفف في غلاف الدوار.

الصيانة: افحص جودة سائل التبريد كل 6 أشهر، وتجنب القيادة في المياه العميقة (لمنع تسرب المبيت)، وتلف طلاء الإصلاح الموضعي بعد الاصطدامات.

مولدات توربينات الرياح (في الهواء الطلق، والتعرض للمياه المالحة)

الطلاء: سبيكة Zn-Ni (للتوربينات الساحلية) أو PVD Al₂O₃ (للتوربينات الداخلية ذات درجة الحرارة العالية).

التصميم: أختام متاهة على عمود الدوار، قلب الدوار من الفولاذ المقاوم للصدأ، ودرع مطر فوق المحرك لمنع التعرض المباشر للمياه.

الصيانة: إجراء فحوصات NDT السنوية، وتنظيف الجزء الخارجي من المحرك بالمياه العذبة كل 3 أشهر (لإزالة رواسب الملح)، واستبدال المجففات كل عامين.

محركات المضخات الصناعية (التعرض الرطب والكيميائي)

الطلاء: راتنجات الايبوكسي مع مثبطات التآكل (فعالة من حيث التكلفة) أو Ni-P (للمقاومة الكيميائية).

التصميم: ختم دوار محكم، ومغناطيس مثبت على مادة لاصقة، وغطاء دوار مقاوم للتآكل (الألومنيوم).

الصيانة: تحقق شهريًا من عدم وجود تسرب لسائل التبريد، واستبدل الحشيات البالية كل 12 شهرًا، وتجنب استخدام مواد التنظيف الكيميائية القاسية بالقرب من المحرك.

باختصار، تتطلب حماية مغناطيس NdFeB الملبد في المحركات المتزامنة نهجًا متعدد الطبقات: طلاءات سطحية فعالة (متطابقة مع التطبيق)، وتحسينات التصميم (ختم المسام، وختم الدوار)، والصيانة المنتظمة (الفحص، والتحكم في الرطوبة). من خلال الجمع بين هذه الاستراتيجيات، يمكن للمصنعين والمشغلين إطالة عمر المغناطيس من 5 إلى 8 سنوات إلى 15 إلى 20 عامًا، مما يقلل من وقت توقف المحرك وتكاليف الاستبدال - وهو أمر بالغ الأهمية لموثوقية المركبات الكهربائية وأنظمة الطاقة المتجددة والمعدات الصناعية.
