مغناطيس ندفيب الملبد للإلكترونيات الاستهلاكية: كيفية اختيار وموازنة القوة المغناطيسية مع الحجم

في تصميم وإنتاج الإلكترونيات الاستهلاكية مثل الهواتف الذكية، وسماعات الرأس اللاسلكية، والأجهزة الذكية القابلة للارتداء، تلعب مغناطيسات NdFeB الملبدة - المعروفة باسم "ملك المغناطيس الدائم" - دورًا حاسمًا في وظائف مثل إعادة إنتاج الصوت، والشحن المغناطيسي، وتحديد المواقع بدقة. ولكن كيف ينبغي للمرء اختيار مغناطيس NdFeB الملبد المناسب للإلكترونيات الاستهلاكية؟ وكيف نوازن بين القوة المغناطيسية والحجم في سياق الأجهزة المصغرة بشكل متزايد؟ ستوفر هذه المقالة دليلاً عمليًا حول هذه المشكلات الأساسية.

ما هي المعلمات الأساسية التي تحدد مدى ملاءمة مغناطيس ندفيب الملبد للإلكترونيات الاستهلاكية؟

أداء مغناطيس ندفيب متكلس في الالكترونيات الاستهلاكية يعتمد على العديد من المعلمات الأساسية غير القابلة للتفاوض والتي يجب تحديد أولوياتها أثناء الاختيار. الأول هو منتج الطاقة الأقصى ((BH)max)، والذي يعكس بشكل مباشر الطاقة المغناطيسية المخزنة لكل وحدة حجم من المغناطيس. بالنسبة للإلكترونيات الاستهلاكية التي تسعى إلى النحافة والخفة، يعني الحد الأقصى (BH) الأعلى أنه يمكن تحقيق قوة مغناطيسية أقوى بحجم أصغر. تتراوح الدرجات الشائعة في الإلكترونيات الاستهلاكية من N35 إلى N52، حيث يعتبر N52 (مع منتج طاقة أقصى يبلغ 52 MGOe) مثاليًا لسيناريوهات الطاقة العالية مثل ملفات الشحن اللاسلكي السريع، بينما يكفي N35 للتطبيقات منخفضة الحمل مثل مفصلات الهاتف القابلة للطي.

انقر لزيارة منتجاتنا: مغناطيس ندفيب متكلس في الالكترونيات الاستهلاكية

والثاني هو الإكراه (HcJ)، الذي يقيس مقاومة المغناطيس لإزالة المغناطيسية، وهو مصدر قلق رئيسي للإلكترونيات المستخدمة في درجات حرارة مختلفة. قد تتعرض الأجهزة الإلكترونية الاستهلاكية، مثل سماعات الكمبيوتر المحمول، لتراكم الحرارة، لذا يُفضل استخدام المغناطيسات ذات القوة القسرية المتوسطة إلى العالية. على سبيل المثال، تحافظ المغناطيسات من الدرجة H (مع HcJ من 12–20 kOe) على الثبات عند 120 درجة مئوية، في حين أن المغناطيس من الدرجة SH (17–20 kOe) مناسب للأجهزة القريبة من مصادر الحرارة مثل مراوح تبريد وحدة المعالجة المركزية.

والثالث هو مقاومة التآكل، حيث أن الضعف المتأصل لـ NdFeB الملبد للأكسدة يمكن أن يؤدي إلى الاضمحلال المغناطيسي. في البيئات الرطبة (على سبيل المثال، الساعات الذكية التي يتم ارتداؤها أثناء التمرين)، تعد حماية الطلاء أمرًا ضروريًا. يوفر الطلاء التقليدي بالنيكل والنحاس والنيكل مقاومة أساسية للتآكل، ولكن الخيارات المتقدمة مثل طلاءات الألومنيوم المرشوشة على البارد ذات الضغط المنخفض الأسرع من الصوت توفر 350 ساعة من مقاومة رذاذ الملح المحايدة - وهي مثالية للأجهزة المتطورة المقاومة للماء.

وأخيرًا، يعد تحمل الأبعاد أمرًا بالغ الأهمية لدقة التجميع. غالبًا ما تتطلب الأجهزة الإلكترونية الاستهلاكية تفاوتات مغناطيسية تصل إلى ±0.05 مم، خاصة بالنسبة للمكونات مثل وحدات تشغيل سماعات الرأس اللاسلكية حيث يمكن أن تؤدي الانحرافات الطفيفة إلى تشويه الصوت أو فشل التجميع.

كيف تحدد السيناريوهات الإلكترونية الاستهلاكية المختلفة متطلبات درجة الأداء والأداء؟

إن مغناطيسات NdFeB الملبدة ليست حلاً "مقاسًا واحدًا يناسب الجميع"؛ ويجب أن يتوافق اختيارها مع وظائف الجهاز وبيئات التشغيل المحددة. في الأجهزة الصوتية (على سبيل المثال، سماعات الرأس TWS)، يحتاج المغناطيس إلى كثافة تدفق مغناطيسي قوية واستجابة تردد مستقرة. هنا، تُفضل المغناطيسات ذات الدرجة N45-N50 ذات المغنطة المحورية - حيث يضمن الحد الأقصى (BH) العالي إعادة إنتاج صوت واضح، بينما يتناسب حجمها الصغير مع سماعات الأذن بسمك 5 مم.

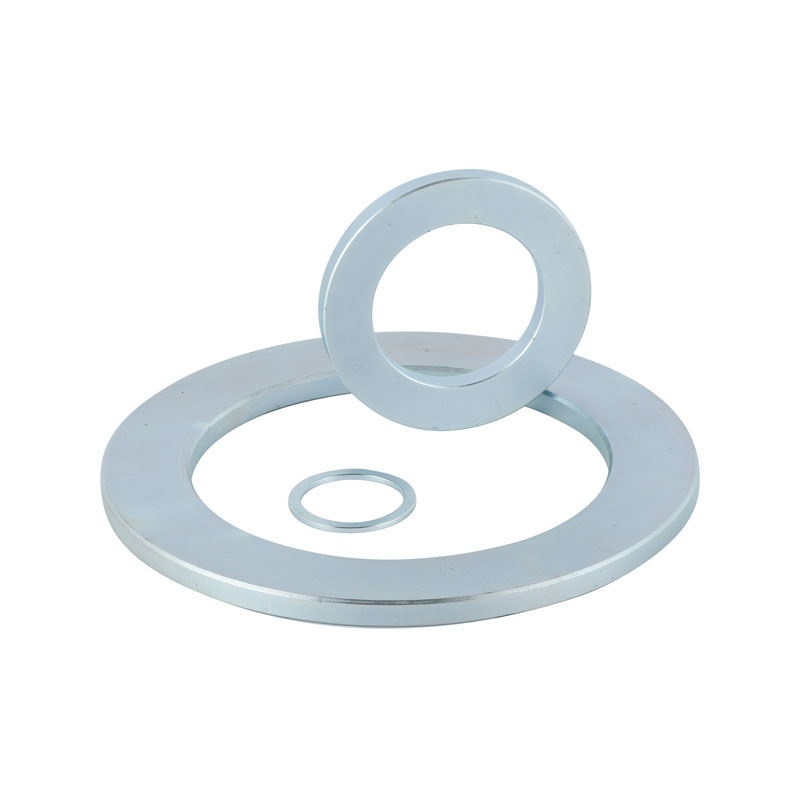

بالنسبة لوحدات الشحن المغناطيسي (على سبيل المثال، أجهزة الشحن اللاسلكية للهواتف الذكية)، يتحول التركيز إلى توزيع المجال المغناطيسي الموحد واستقرار درجة الحرارة. يتم استخدام مغناطيسات من الدرجة M (قوة قسرية متوسطة) بشكل شائع هنا، لأنها توازن بين التكلفة والأداء مع تجنب إزالة المغناطيسية من الحرارة المتولدة أثناء الشحن السريع بقدرة 50 وات. بالإضافة إلى ذلك، غالبًا ما يتم تخصيص شكلها إلى أقراص أو حلقات رفيعة لتتناسب مع التصميم الدائري لملفات الشحن.

في مكونات تحديد المواقع الدقيقة (على سبيل المثال، الإطارات الدوارة للساعة الذكية)، يكون للتباطؤ المغناطيسي المنخفض والمتانة الميكانيكية الأسبقية. تضمن المغناطيسات الصغيرة عالية الدقة (غالبًا درجة N40) مع تفاوتات الأبعاد الضيقة دورانًا سلسًا دون "الالتصاق" المغناطيسي، بينما يوفر طلاء الزنك مقاومة للتآكل ضد العرق.

هل هناك مفاضلة متأصلة بين القوة المغناطيسية والحجم، وكيفية تحسين هذا التوازن؟

في الإلكترونيات الاستهلاكية، حيث تكون المساحة الداخلية في أعلى مستوياتها، غالبًا ما تمثل القوة المغناطيسية والحجم مقايضة "كفاءة الحجم" - ولكن يمكن تحسين ذلك من خلال التصميم العلمي بدلاً من التسوية البسيطة. المبدأ الأساسي هو: إعطاء الأولوية لترقيات الدرجة للسيناريوهات ذات المساحة المحدودة، وتحسين الحجم للتطبيقات الحساسة للتكلفة.

عندما يكون سمك الجهاز محدودًا للغاية (على سبيل المثال، مفصلات الهاتف القابلة للطي بمساحة مغناطيسية تبلغ 2 مم فقط)، تكون الترقية إلى مغناطيس عالي الجودة أكثر فعالية من زيادة الحجم. على سبيل المثال، يؤدي استبدال مغناطيس N38 (Φ5×3mm) بمغناطيس N52 بنفس الأبعاد إلى تعزيز القوة المغناطيسية بنسبة 36%، بينما يؤدي تقليل سمك المغناطيس N38 إلى 2 مم إلى خفض القوة بنسبة 30%. يتم اعتماد هذا النهج على نطاق واسع في الشاشات القابلة للطي، حيث يؤثر سمك المغناطيس بشكل مباشر على نحافة الجهاز.

بالنسبة للأجهزة الحساسة من حيث التكلفة (مثل الفئران اللاسلكية للمبتدئين)، فإن المغناطيس متوسط ​​الجودة (على سبيل المثال، N40) المقترن بالحجم الأمثل يحقق الأداء المطلوب بتكلفة أقل. على سبيل المثال، يوفر مغناطيس N40 مقاس 4×4×2 مم قوة مكافئة لمغناطيس N50 مقاس 3×3×2 مم ولكنه يكلف أقل بنسبة 40%. ومع ذلك، يتطلب هذا التحقق من أن الحجم الأكبر لا يتداخل مع المكونات المجاورة مثل لوحات الدوائر أو البطاريات.

الإستراتيجية الرئيسية الأخرى هي تحسين المغنطة الاتجاهية. من خلال محاذاة اتجاه مغنطة المغناطيس مع متطلبات قوة الجهاز (على سبيل المثال، المغنطة الشعاعية لملفات الشحن الدائرية)، يمكن تحسين الكفاءة المغناطيسية بنسبة 20-30% دون تغيير الحجم أو الدرجة.

ما هي فحوصات التصنيع والجودة التي تمنع مخاطر الأداء في المغناطيسات المصغرة؟

يؤدي تصغير مغناطيس الإلكترونيات الاستهلاكية (بعضها صغير يصل إلى Φ1×1mm) إلى تضخيم تأثير عيوب التصنيع، مما يجعل فحوصات الجودة المستهدفة ضرورية. الأول هو دقة المعالجة بعد التلبد. يمكن أن تؤدي أخطاء الطحن في المغناطيسات المصغرة إلى تقليل القوة المغناطيسية بنسبة تصل إلى 15%، لذلك يجب على الشركات المصنعة استخدام قطع الأسلاك الماسية بدلاً من الطحن التقليدي للحفاظ على دقة الأبعاد في حدود ±0.02 مم.

الثاني هو فحص سلامة الطلاء. يمكن أن تؤدي عيوب الثقب في الطلاء (غير المرئية بالعين المجردة) إلى إزالة المغناطيسية الناجمة عن التآكل. يجب أن تتطلب التطبيقات المتطورة من الموردين تقديم تقارير اختبار رش الملح - تعتبر مقاومة رش الملح المحايدة لمدة 96 ساعة على الأقل أمرًا قياسيًا في الأجهزة الإلكترونية الاستهلاكية. بالنسبة للأجهزة مثل أجهزة تتبع اللياقة البدنية المقاومة للماء، تعد طبقات الألمنيوم المرشوشة على البارد (مع مقاومة رش الملح لمدة 350 ساعة) بديلاً أكثر موثوقية للطلاء الكهربائي.

الثالث هو اختبار التوحيد المغناطيسي. في التجميعات متعددة المغناطيسات (على سبيل المثال، المصفوفات ذات 12 مغناطيسًا في أجهزة الشحن اللاسلكية)، يمكن أن تؤدي القوة المغناطيسية غير المتناسقة بين المغناطيسات الفردية إلى ظهور نقاط اتصال فعالة للشحن. يجب أن يتحقق فحص العينات باستخدام مقاييس التدفق من أن تباين التدفق المغناطيسي عبر الدفعة لا يتجاوز 5%.

وأخيرًا، يعد التحقق من القدرة على التكيف البيئي أمرًا بالغ الأهمية. على سبيل المثال، يجب أن تخضع المغناطيسات الموجودة في أجهزة الشحن اللاسلكية المثبتة على السيارة لاختبارات إزالة المغناطيسية عند درجة حرارة عالية عند 150 درجة مئوية (مطابقة درجات حرارة المقصورة الصيفية) لضمان استقرار HcJ، بينما تحتاج تلك الموجودة في الساعات الذكية إلى اختبارات تدوير درجة الحرارة بين -20 درجة مئوية و60 درجة مئوية.

كيفية تجنب المخاطر الشائعة في اختيار مغناطيس ندفيب الملبد للإلكترونيات الاستهلاكية؟

حتى مع عمليات فحص المعلمات، غالبًا ما يقع الاختيار العملي فريسة للمفاهيم الخاطئة التي تؤثر على أداء الجهاز. أحد الأخطاء الشائعة هو التغاضي عن درجة حرارة كوري (Tc). في حين أن الأجهزة الإلكترونية الاستهلاكية نادرًا ما تصل إلى درجات حرارة قصوى، فإن التعرض لفترة طويلة لحرارة خفيفة (على سبيل المثال، هاتف ذكي في الجيب في يوم حار) يمكن أن يقلل القوة المغناطيسية تدريجيًا. في مثل هذه السيناريوهات، تؤدي إضافة 2-3% من الديسبروسيوم (Dy) إلى سبيكة المغناطيس إلى رفع درجة الحرارة بمقدار 10-15 درجة مئوية، مما يمنع إزالة المغناطيسية على المدى الطويل.

خطأ آخر هو تجاهل اتجاه المغنطة. المغناطيسات الممغنطة محوريًا (أقطاب مغناطيسية على سطحين مستويين) غير فعالة لمتطلبات المجال المغناطيسي الشعاعي مثل دوارات المحرك، حيث يؤدي استخدامها إلى فقدان القوة بنسبة 40%. تأكد دائمًا مما إذا كان الجهاز يتطلب مغنطة محورية أو شعاعية أو متعددة الأقطاب قبل الشراء.

المأزق الثالث هو التضحية بالحماية من التآكل مقابل التكلفة. قد تبدو المغناطيسات غير المطلية أو المطلية بالزنك ذات الطبقة الواحدة اقتصادية، ولكن في الأجهزة المعرضة للعرق أو الرطوبة، يمكن أن تتطور إلى صدأ أبيض في غضون 3 أشهر، مما يؤدي إلى الاضمحلال المغناطيسي وحتى دوائر قصيرة إذا سقطت رقائق على مركبات ثنائي الفينيل متعدد الكلور. الاستثمار في طلاء النيكل والنحاس والنيكل أو الطلاءات المتقدمة التي يتم رشها على البارد يتجنب مشكلات ما بعد البيع المكلفة.
