ما هو محرك مغناطيس النيوديميوم وكيف يعمل؟

محرك مغناطيس النيوديميوم هو محرك كهربائي يتم فيه إنتاج المجال المغناطيسي للعضو الدوار بواسطة مغناطيس دائم من النيوديميوم والحديد والبورون الملبد بدلاً من المغناطيس الكهربائي، ويتم تحقيق الدوران عن طريق تبديل ملفات الجزء الثابت إلكترونيًا لإنشاء مجال كهرومغناطيسي دوار يتبعه الجزء المتحرك بتزامن دقيق. يتضمن مبدأ التشغيل الأساسي التفاعل بين المجال المغناطيسي الدوار الناتج عن ملفات الجزء الثابت والأقطاب المغناطيسية الثابتة المدمجة في العضو الدوار. يتم اختيار مغناطيس النيوديميوم لأنه يمتلك أعلى ثبات مغناطيسي (Br) وإكراه (Hc) لأي مادة مغناطيسية دائمة متاحة تجاريًا. يُظهر مغناطيس النيوديميوم النموذجي من فئة N52 بقاءً تقريبًا 1.44 إلى 1.48 تسلا والإكراه الجوهري الذي يتجاوز 11000 أورستد . عندما يتم ترتيب هذه المغناطيسات في مصفوفة هالباخ ​​أو في تكوين تقليدي مثبت على السطح على الجزء الدوار، فإنها تنتج تدفقًا مغناطيسيًا مكثفًا ومستقرًا يتفاعل مع أقطاب الجزء الثابت المتناوبة. تعمل وحدة التحكم في المحرك، التي تتلقى ردود فعل الموقع من مستشعرات تأثير Hall أو محلل، على تنشيط مراحل الجزء الثابت في تسلسل محدد التوقيت بعناية يحافظ على زاوية عزم الدوران المثالية بين حقلي الجزء الثابت والدوار. نظرًا لأن مغناطيس الجزء المتحرك ينتج تدفقًا خاصًا به، فلا حاجة إلى إمداد الجزء المتحرك بتيار مغنطة، وتحدث الخسائر الوحيدة في ملفات الجزء الثابت، وصفائح الفولاذ المغناطيسية، والمحامل. مبدأ التشغيل الأنيق هذا هو ما يمكّن أ محرك مغناطيس النيوديميوم لتوفير المزيد من الطاقة الميكانيكية لكل وحدة من المدخلات الكهربائية من أي طوبولوجيا محرك أخرى قابلة للتطبيق تجاريًا.

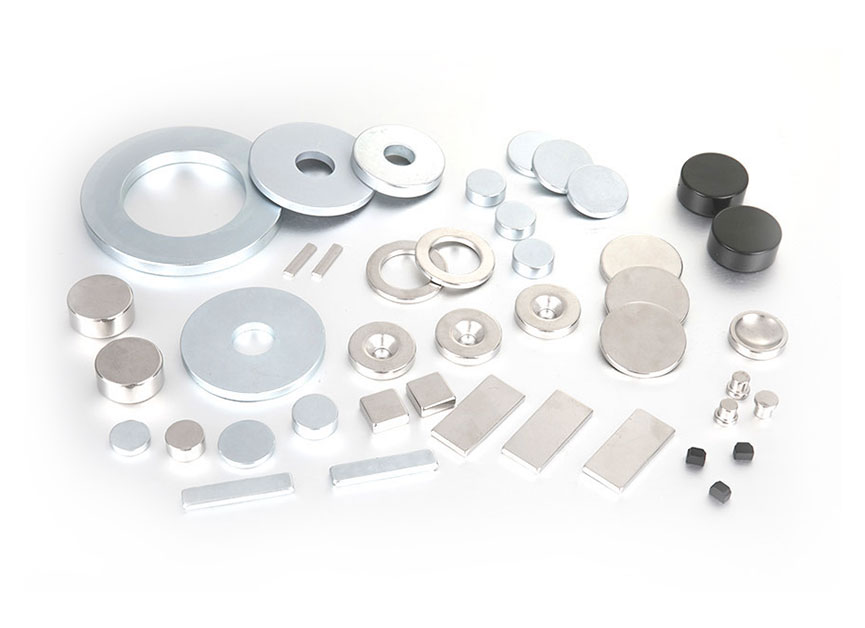

علم المواد وراء مغناطيس النيوديميوم الدائم

يُعزى أداء محرك مغناطيس النيوديميوم بشكل مباشر إلى الخصائص المغناطيسية الاستثنائية لمركب النيوديميوم والحديد والبورون، الذي تم اكتشافه في عام 1984 وتم تحسينه منذ ذلك الحين ليصبح أقوى مادة مغناطيسية دائمة متاحة بأي ثمن. المقاييس المغناطيسية الرئيسية التي تميز مغناطيس NdFeB عن أسلافه - مغناطيس الفريت (السيراميك) ومغناطيس الساماريوم والكوبالت - ملخصة أدناه:

• الحد الأقصى لمنتج الطاقة (BHmax): يحقق مغناطيس النيوديميوم قيم BHmax 30 إلى 52 مليون جرام إلكترون ، مقارنة بـ 1 إلى 5 MGOe فقط لمغناطيس الفريت و15 إلى 30 MGOe للكوبالت السماريوم. وهذا يعني أن دوار النيوديميوم يمكن أن يولد نفس التدفق المغناطيسي مثل دوار الفريت الذي يكون أكبر بأربعة إلى عشرة أضعاف، مما يتيح التخفيضات الكبيرة في حجم المحرك ووزنه التي تميز العصر الحديث. محرك مغناطيس النيوديميوم التصاميم.
• البقاء المغناطيسي (Br): يحتفظ NdFeB من الدرجة N52 بكثافة تدفق تتراوح من 1.44 إلى 1.48 تسلا بعد المغنطة. إن مساحة المقطع العرضي للمادة المغناطيسية المطلوبة لتحقيق كثافة تدفق فجوة هوائية معينة تتناسب عكسيًا مع الثبات، لذلك تسمح المغناطيسات ذات البروم العالي بدوارات أضيق وأخف وزنًا.
• الإكراه الجوهري (Hci): درجات الضغط العالي المصممة لتطبيقات المحركات، والتي غالبًا ما يتم تحديدها بلاحقة "H" مثل N45SH أو N48UH، يمكنها مقاومة إزالة المغناطيسية من مجال الجزء الثابت ومن درجات حرارة مرتفعة تصل إلى 150 إلى 220 درجة مئوية . وفقا لبحث نشر في مجلة الفيزياء التطبيقية ، فإن إضافة الديسبروسيوم أو التيربيوم إلى حدود حبيبات NdFeB يزيد من الإكراه عن طريق تثبيت جدران المجال المغناطيسي، على الرغم من أن ذلك على حساب انخفاض متواضع في الثبات.

نظر نقدي في محرك مغناطيس النيوديميوم التصميم هو معامل درجة حرارة المغناطيس. يتناقص بقاء NdFeB بمعدل تقريبي 0.10% إلى 0.12% لكل درجة مئوية من ارتفاع درجة الحرارة، وانخفاض القسرية بشكل أكثر حدة. عند درجة حرارة 120 درجة مئوية، يمكن أن يفقد المغناطيس القياسي من الدرجة N ما بين 20% إلى 30% من قوته القسرية في درجة حرارة الغرفة. ولهذا السبب يختار مصنعو المحركات درجات الحرارة العالية ويصممون بعناية السلوك الحراري للدوار لضمان بقاء المغناطيس ضمن نافذة التشغيل الآمنة عبر نطاق السرعة والحمل بالكامل.

مقارنة محركات مغناطيس النيوديميوم بتقنيات المحركات الأخرى

عندما يقوم المهندسون بتقييم محرك مغناطيسي نيوديميوم مقابل محرك حثي، أو محرك ممانعة مبدلة، أو محرك مغناطيسي دائم من الفريت، فإن تصميم النيوديميوم يوفر باستمرار كثافة طاقة وكفاءة فائقة، على الرغم من تكلفة مادية أعلى ومع آثار سلسلة التوريد المرتبطة بإنتاج العناصر الأرضية النادرة. يقدم الجدول أدناه مقارنة كمية لمعلمات الأداء الرئيسية التي تؤثر على اختيار تكنولوجيا المحرك لتطبيقات الجر والتطبيقات الصناعية.

أين يتم استخدام محركات النيوديميوم المغناطيسية اليوم؟

أصبح محرك النيوديميوم المغناطيسي تقنية الدفع المهيمنة في صناعة السيارات الكهربائية، والخيار المفضل لأنظمة المؤازرة الصناعية عالية الأداء، ومكونًا تمكينيًا في كهربة الطائرات والسفن البحرية. تشمل القطاعات المحددة التي تحقق فيها هذه المحركات التأثير الأكبر ما يلي:

• محركات الجر للسيارات الكهربائية: الغالبية العظمى من السيارات الكهربائية التي تعمل بالبطاريات والمركبات الهجينة التي يتم بيعها عالميًا تستخدم أ محرك مغناطيس النيوديميوم كوحدة القيادة الأساسية الخاصة بهم. يحتوي محرك الجر النموذجي للركاب EV على ما بين 1.0 و 2.5 كجم من مغناطيس النيوديميوم، مع الكمية الدقيقة التي تعتمد على تصنيف قوة المحرك وطوبولوجيا الدوار المحددة. وفقًا لتحليل السوق لعام 2023 الذي أجرته شركة Adamas Intelligence، استهلك قطاع السيارات الكهربائية العالمي تقريبًا 20 ألف طن من مغناطيس النيوديميوم والحديد والبورون في عام 2022، ومن المتوقع أن يتضاعف هذا الرقم بحلول عام 2030 مع تسارع إنتاج السيارات الكهربائية. يتأثر نطاق قيادة NEDC أو WLTP للسيارة الكهربائية الحديثة بشكل مباشر بكفاءة المحرك: حيث تُترجم كل نقطة مئوية من زيادة الكفاءة إلى ما يقرب من نطاق إضافي من 2% إلى 3% من نفس سعة البطارية، ولهذا السبب تستثمر شركات صناعة السيارات بكثافة في تحسين تصميمات محركاتها ذات المغناطيس الدائم.
• الأتمتة الصناعية والروبوتات: تستخدم المحركات المؤازرة عالية الدقة التي تحدد موضع الأذرع الآلية، ومحاور أدوات الآلات CNC، ومعدات تصنيع أشباه الموصلات، دوارات النيوديميوم بشكل عالمي تقريبًا. نسبة عزم الدوران العالية إلى القصور الذاتي لـ أ محرك مغناطيس النيوديميوم تمكن معدلات التسارع 10000 دورة في الدقيقة في الثانية أو أكثر، مما يسمح لروبوت الالتقاط والمكان بإكمال دورة في جزء من الثانية. تعد استجابة هذه المحركات ذات رد الفعل العكسي عالي الصلابة أمرًا ضروريًا لدقة تحديد المواقع دون الميكرون المطلوبة في أجهزة خطوة الرقاقة وأنظمة المحاذاة البصرية.
• مولدات توربينات الرياح: تعمل مولدات المغناطيس الدائم ذات الدفع المباشر لتوربينات الرياح متعددة الميجاوات على التخلص من علبة التروس، وهو العنصر الأكثر كثافة في الصيانة والمعرض للفشل في توربينات الرياح التقليدية. يمكن لمولد الرياح البحرية ذو الدفع المباشر بقدرة 6 ميجاوات أن يحتوي على أكثر من ذلك 600 كيلوغرام من مغناطيس النيوديميوم مرتبة في دوار كبير القطر يدور بنفس السرعة المنخفضة مثل شفرات التوربينات. إن مكاسب الكفاءة الناتجة عن إزالة خسائر علبة التروس تعوض أكثر من تكلفة المغناطيس الأعلى على مدار عمر تصميم التوربين البالغ 25 عامًا.
• الفضاء الجوي والدفاع: تتطلب مبادرة الطائرات الكهربائية أكثر ومركبات التنقل الجوي العمودي الكهربائية الناشئة (eVTOL) محركات ذات أعلى نسبة ممكنة من القوة إلى الوزن. أ محرك مغناطيس النيوديميوم مصممة لتطبيقات الفضاء الجوي يمكنها تحقيق كثافة طاقة مستمرة تتجاوز 5 كيلووات لكل كيلو جرام ، وهو ما يقرب من ضعف المحرك التعريفي ذي معدل الطاقة المكافئ. يعتبر هذا التوفير في الوزن أمرًا بالغ الأهمية في الطائرة، حيث يقلل كل كيلوغرام من كتلة المحرك من سعة الحمولة أو النطاق.
• الأجهزة الإلكترونية الاستهلاكية والأجهزة المنزلية: تعتمد محركات التيار المستمر بدون فرش في المكانس الكهربائية اللاسلكية ومجففات الشعر ومراوح تبريد الكمبيوتر وأنظمة دفع الطائرات بدون طيار على مغناطيس النيوديميوم المصغر لتوفير عزم الدوران المطلوب من عامل الشكل المضغوط للغاية. يدور محرك فراغ لاسلكي متطور في الأعلى 100,000 دورة في الدقيقة ويمكن وضعها في راحة اليد، وهو إنجاز ممكن فقط بسبب كثافة التدفق التي يوفرها دوار النيوديميوم.

تصنيع محرك مغناطيسي نيوديميوم: خطوات العملية الأساسية

يتطلب إنتاج محرك مغناطيسي نيوديميوم عالي الأداء تكاملًا دقيقًا للكتل المغناطيسية الملبدة في كومة تصفيح الدوار، تليها المغنطة، والتوازن الديناميكي، واختبار نهاية الخط الصارم للتحقق من الكفاءة والأداء الحراري. مراحل التصنيع الحرجة هي كما يلي:

1. التجمع الأساسي للجزء الثابت: يتم تقطيع الصفائح الفولاذية الكهربائية ذات المقياس الرفيع، والتي يتراوح سمكها عادةً من 0.20 إلى 0.35 ملم، أو قطعها بالليزر، أو تكديسها، أو لحامها أو ربطها ببعضها البعض. يتم عزل فتحات الجزء الثابت، ويتم إدخال ملفات النحاس المشكلة مسبقًا باستخدام آلات اللف الآلية. بالنسبة لمحركات الجر ذات كثافة الطاقة العالية، يتم استخدام اللفات ذات دبوس الشعر المصنوعة من الأسلاك النحاسية المستطيلة بشكل متزايد لأنها تحقق عامل ملء فتحة أعلى - يصل إلى 70% إلى 75% مقارنة بـ 45% إلى 55% للملفات ذات الأسلاك المستديرة، مما يقلل المقاومة ويحسن التبريد.
2. إدخال المغناطيس الدوار: يتم إدخال كتل مغناطيس النيوديميوم، التي تم تشكيلها بأبعاد دقيقة ومغطاة بالنيكل أو الإيبوكسي أو الألومنيوم لمنع التآكل، في فتحات في كومة تصفيح الدوار. في تصميمات المغناطيس الدائم الداخلي (IPM)، يتم دفن المغناطيس في تجاويف على شكل حرف V أو على شكل دلتا مما يؤدي إلى إنشاء عزم ممانعة مغناطيسية بالإضافة إلى عزم دوران المغناطيس الدائم. يمكن تأمين المغناطيسات بإيبوكسي عالي الحرارة، أو غلاف كيفلار، أو غلاف احتجاز اعتمادًا على سرعة سطح الدوار.
3. المغنطة: بمجرد تجميعه، يتم وضع الدوار في أداة ممغنطة عالية المجال تولد مجالًا مغناطيسيًا نابضًا يتجاوز 30.000 أورستد ، تشبع مادة النيوديميوم بنمط القطب المطلوب. تعد المغنطة في الموقع للمحرك المجمع بالكامل أمرًا شائعًا أيضًا، لأنها تمنع التعامل مع الدوارات الممغنطة بقوة أثناء التجميع.
4. التوازن الديناميكي: لأن الدوار أ محرك مغناطيس النيوديميوم غالبًا ما تعمل بسرعات تتجاوز 15000 دورة في الدقيقة في تطبيقات المركبات الكهربائية، ويجب موازنتها بدرجة ضيقة جدًا، عادةً G2.5 أو G1.0 وفقًا لمعيار ISO 1940-1. تزداد قوى عدم الاتزان مع مربع سرعة الدوران، لذلك حتى بضعة جرامات من عدم الاتزان المتبقي يمكن أن تولد اهتزازات غير مقبولة وتحمل أحمالًا عند السرعة القصوى.
5. التجميع النهائي والاختبار: يتم تزاوج الجزء الثابت والدوار، ويتم تثبيت المحامل، ويتم تأمين الدروع الطرفية. يخضع كل محرك إنتاج لسلسلة من الاختبارات الآلية، بما في ذلك مقاومة اللف، ومقاومة العزل، وتحليل شكل موجة EMF الخلفي، وتيار عدم التحميل، ورسم خرائط كفاءة التحميل الكامل. أ محرك مغناطيس النيوديميوم يجب أيضًا أن تجتاز اختبارات الصدمات الحرارية والاهتزازات المخصصة للجر في السيارات والتي تحاكي 15 عامًا من الخدمة على السيارة.

التحديات والتطورات المستقبلية في تكنولوجيا محركات مغناطيس النيوديميوم

على الرغم من مزايا أدائها، تواجه محركات مغناطيس النيوديميوم ثلاثة تحديات كبيرة: تركيز سلسلة توريد الأتربة النادرة، وتقلب الأسعار، وخطر إزالة المغناطيسية الدائمة في درجات حرارة مرتفعة. يتم استخراج العناصر الأرضية النادرة النيوديميوم والبراسيوديميوم والديسبروسيوم والتيربيوم ومعالجتها في الغالب في منطقة جغرافية واحدة، ويتطلب فصل هذه العناصر المتشابهة كيميائيًا استخلاص مذيبات مكثفة بيئيًا. واستجابة لذلك، يسعى مصممو السيارات إلى اتباع استراتيجيتين متكاملتين. الأول هو تقنية نشر حدود الحبوب، والتي تطبق طبقة رقيقة من الديسبروسيوم أو التيربيوم فقط على أسطح حبيبات النيوديميوم داخل المغناطيس، مما يقلل من استهلاك الأتربة النادرة الثقيلة عن طريق 30% إلى 50% مع تحقيق الإكراه المعادل. والثاني هو تطوير طبولوجيا المحركات الخالية من الأرض النادرة أو الأرض النادرة المخفضة التي تستخدم مغناطيس الفريت أو مبادئ الممانعة المبدلة للتطبيقات التي لا تكون فيها كثافة الطاقة القصوى المطلقة هي المتطلب الأساسي. أثبتت الأبحاث التي نشرها مختبر أوك ريدج الوطني أن محرك الممانعة المتزامنة المعتمد على الفريت يمكن أن يحقق 85% إلى 90% من كثافة الطاقة من محرك نيوديميوم مكافئ بتكلفة أقل بكثير، على الرغم من اتساع فجوة الكفاءة عند مستويات عزم الدوران العالية. مستقبل محرك مغناطيس النيوديميوم من المرجح أن تنطوي على تشعبين: محركات NdFeB عالية الأداء وعالية التكلفة للمركبات الكهربائية المتميزة والطائرات وأجهزة الماكينات الدقيقة، وتقنيات المحركات البديلة منخفضة التكلفة للتطبيقات الحساسة للسعر حيث لا تبرر النسبة المئوية القليلة الإضافية من الكفاءة تكلفة المغناطيس.

الأسئلة المتداولة حول محركات مغناطيس النيوديميوم

هل يمكن لمحرك مغناطيس النيوديميوم أن يفقد مغناطيسيته بمرور الوقت؟

في ظل ظروف التشغيل العادية ضمن نطاق درجة الحرارة المحدد، أ محرك مغناطيس النيوديميوم يحتفظ بمغنطته لعقود من الزمن. تعتبر قوة الدرجات المختارة بشكل صحيح كافية لمقاومة إزالة المغناطيسية من مجال الجزء الثابت ومن الاهتزاز. ومع ذلك، فإن التعرض المستمر لدرجات حرارة أعلى من الحد الأقصى لتشغيل المغناطيس - عادة 150 إلى 180 درجة مئوية لدرجات الحرارة المرتفعة - يمكن أن يسبب فقدانًا جزئيًا ودائمًا للمغناطيسية. هذا هو السبب في أن الإدارة الحرارية للمحرك واختيار درجة المغناطيس الصحيحة لدرجة حرارة النقطة الساخنة المتوقعة تعتبر من اعتبارات التصميم الأساسية.

ماذا يحدث لمحرك مغناطيس النيوديميوم في نهاية عمره الافتراضي؟

يمكن استعادة مغناطيس النيوديميوم الموجود داخل المحرك من خلال عملية إعادة التدوير التي تتضمن إزالة مغناطيس الدوار وإزالة المغناطيس وإما إعادة استخدامها مباشرة في محرك جديد أو إعادة معالجتها إلى مسحوق مغناطيس جديد. يعمل قانون المواد الخام الحيوية المستدامة التابع للاتحاد الأوروبي والتشريعات المماثلة في مناطق أخرى على دفع الاستثمار في البنية التحتية لإعادة تدوير المغناطيس. يمكن لطرق إعادة التدوير الحالية في مجال التعدين المائي والمعالجة الحرارية أن تستعيد أكثر من 90% من العناصر الأرضية النادرة الموجودة، على الرغم من أن تكلفة إعادة التدوير تظل تنافسية فقط عندما ترتفع أسعار أكسيد النيوديميوم.

كيف تختلف كفاءة محرك مغناطيس النيوديميوم مع الحمل؟

A محرك مغناطيس النيوديميوم يحافظ على منحنى كفاءة مسطح نسبيًا عبر نطاق حمل واسع، ويظل عادةً أعلى من 90% من 25% إلى 120% من الحمل المقدر. وهذا يتناقض بشكل إيجابي مع المحركات التحريضية، التي تنخفض كفاءتها بشكل ملحوظ عند الحمل الخفيف لأن تيار المغنطة يظل ثابتًا بغض النظر عن عزم الدوران الناتج. تعد النافذة الواسعة عالية الكفاءة أحد الأسباب وراء تفضيل محركات النيوديميوم للسيارات الكهربائية التي تعمل عبر نطاق واسع من السرعة وعزم الدوران أثناء القيادة في المناطق الحضرية.

هل من الممكن بناء محرك مغناطيسي نيوديميوم بدون عناصر أرضية نادرة ثقيلة؟

نعم، خالية من العناصر الأرضية النادرة محرك مغناطيس النيوديميوم التصميمات قيد الإنتاج بالفعل للتطبيقات التي تظل فيها درجة حرارة التشغيل القصوى أقل من 120 درجة مئوية تقريبًا. تستخدم هذه المحركات مغناطيسات النيوديميوم والحديد والبورون ذات حجم حبيبي دقيق للغاية، عادةً أقل من 2 ميكرون، مما يزيد من الإكراه من خلال تثبيت حدود الحبوب دون الحاجة إلى الديسبروسيوم أو التيربيوم. بالنسبة لمحركات الجر ذات درجات الحرارة المرتفعة، تطبق تقنية نشر حدود الحبوب غلافًا رقيقًا غنيًا بالديسبروسيوم حول كل حبة مغناطيس، مما يحقق قوة إكراه عالية مع محتوى أرضي نادر ثقيل إجمالي أقل من 1% بالوزن.

ال محرك مغناطيس النيوديميوم يمثل تغييرًا حقيقيًا في تحويل الطاقة الكهروميكانيكية، مما يوفر أعلى كثافة عزم دوران وكفاءة لأي تقنية محرك متاحة تجاريًا. إن اعتمادها على نطاق واسع عبر قطاعات السيارات الكهربائية والأتمتة الصناعية والطاقة المتجددة والفضاء هو نتيجة مباشرة للأداء المغناطيسي الذي لا مثيل له للمغناطيس الدائم النيوديميوم والحديد والبورون. في حين أن المخاوف بشأن سلاسل توريد العناصر الأرضية النادرة وتقلب التكاليف لا تزال تحفز البحث في هياكل المحركات البديلة، فإن توفير الطاقة القابل للقياس وخفض انبعاثات الكربون التي تتيحها هذه المحركات يضمن أنها ستظل حجر الزاوية في جهود الكهربة العالمية لعقود قادمة.
