ما الذي يمنع المجالات المغناطيسية؟ دليل كامل للحماية المغناطيسية

المواد المغناطيسية الحديدية — مثل المعدن، والحديد الناعم، والفولاذ الكهربائي — هي أكثر المواد فعالية في حجب المجالات المغناطيسية. تعمل هذه المواد عن طريق إعادة توجيه التدفق المغناطيسي عبر نفسها بدلاً من السماح له بالمرور إلى منطقة محمية. تشرح هذه المقالة بالضبط كيفية عمل الحماية المغناطيسية، والمواد التي تحقق أفضل أداء، عندما تكون هناك حاجة إلى طرق مختلفة، وتجيب على الأسئلة الأكثر شيوعًا التي يطرحها الأشخاص حول حجب المجالات المغناطيسية

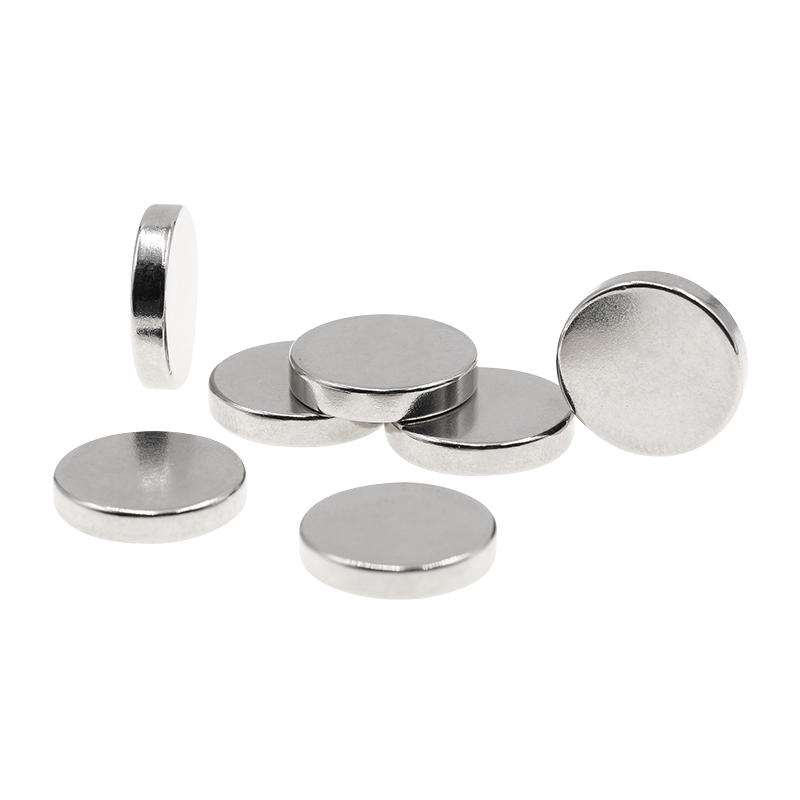

انقر لزيارة منتجاتنا: متكلس ندفيب المغناطيس

كيف يعمل التدريع المغناطيسي

لا يمكن ببساطة "حجب" المجالات المغناطيسية بالطريقة التي يتم بها حجب الضوء بواسطة سطح معتم. وبدلاً من ذلك، يعمل التدريع المغناطيسي من خلال توفير مسار منخفض المقاومة - يُعرف باسم أ مسار الممانعة المغناطيسية المنخفضة - يحول خطوط المجال بعيدًا عن المنطقة المحمية. تمتص مادة الدرع التدفق وتعيد توجيهه، مما يقلل من قوة المجال داخل الدرع أو خلفه.

يتم قياس فعالية مادة التدريع من خلال النفاذية المغناطيسية - مدى سهولة سماح المادة لخطوط المجال المغناطيسي بالمرور عبرها. كلما زادت النفاذية، زادت كفاءة جذب التدفق المغناطيسي وتوجيهه، وبالتالي كانت درعه أفضل.

هناك نوعان مختلفان بشكل أساسي من المجالات المغناطيسية يتطلبان استراتيجيات حماية مختلفة:

• المجالات المغناطيسية الثابتة (DC). - يتم إنتاجها بواسطة المغناطيس الدائم والمجال المغناطيسي الأرضي للأرض. أفضل محمية بمعادن مغناطيسية عالية النفاذية.
• المجالات الكهرومغناطيسية المتناوبة (أC) (EMF) - تنتجها خطوط الكهرباء والمحركات والإلكترونيات. تتطلب مواد موصلة تولد تيارات دوامية لمقاومة المجال المتغير.

المواد التي تحجب المجالات المغناطيسية

1. مو ميتال (سبائك الحديد والنيكل)

يعتبر Mu-metal على نطاق واسع بمثابة أفضل المواد لمنع المجالات المغناطيسية الساكنة . وهي عبارة عن سبيكة مغناطيسية ناعمة تتكون من حوالي 77% نيكل، و15% حديد، وكميات ضئيلة من النحاس والموليبدينوم. يمكن أن تتجاوز نفاذيته النسبية 100000، مما يعني أنه ينقل التدفق المغناطيسي بسهولة أكبر بما يصل إلى 100000 مرة من الفضاء الحر.

يُستخدم المعدن Mu في المعدات الإلكترونية الحساسة وأجهزة التصوير بالرنين المغناطيسي والأدوات العلمية ومحولات الصوت. ومع ذلك، فهو مكلف ويجب أن يتم تلدينه بعناية (معالجته بالحرارة) بعد تشكيله، حيث أن الضغط الميكانيكي يقلل من نفاذيته. كما أنه رقيق وخفيف الوزن نسبيًا، مما يجعله عمليًا لتغليف المكونات الحساسة.

2. الحديد الناعم والفولاذ منخفض الكربون

يعد الحديد الناعم والفولاذ منخفض الكربون من أكثر مواد التدريع المغناطيسية فعالية من حيث التكلفة. مع نفاذية نسبية تتراوح بين 1000 و5000، فهي لا تتطابق مع المعدن المو، لكنها أرخص بكثير وقوية ميكانيكيًا. وهي تستخدم عادة في المحولات، ومساكن المحركات، ومرفقات التدريع الصناعية.

سمك الدرع مهم: الحديد الناعم السميك يوفر توهينًا أقوى. تُستخدم العبوات الفولاذية غالبًا كخط دفاع أول، مع إضافة بطانة معدنية متعددة الطبقات للطبقات الداخلية المهمة في التطبيقات الدقيقة.

3. الفولاذ الكهربائي (السيليكون الصلب)

فولاذ كهربائي ، ويسمى أيضًا فولاذ السيليكون، عبارة عن سبيكة حديدية تحتوي على السيليكون بنسبة 1-4.5٪. يعمل السيليكون على تحسين المقاومة الكهربائية (تقليل فقدان الطاقة من التيارات الدوامية) وزيادة النفاذية في اتجاهات معينة. إنها المادة القياسية لقلوب المحولات وصفائح المحركات الكهربائية، حيث يجب أن تتعامل مع المجالات المغناطيسية المتناوبة بكفاءة دون توليد حرارة زائدة.

4. الألومنيوم والنحاس (لحماية التيار المتردد/المجال الكهرومغناطيسي)

الألومنيوم والنحاس غير مغناطيسيين ولكنهما موصلان ممتازان للكهرباء. ل المجالات المغناطيسية المتناوبة والتداخل الكهرومغناطيسي (EMI) توفر هذه المعادن الحماية من خلال تحريض التيارات الدوامة. عندما يدخل مجال مغناطيسي متناوب إلى موصل، فإنه يحفز تيارات دائرية تولد مجالًا مغناطيسيًا معاكسًا، مما يخفف بشكل فعال من المجال الأصلي.

النحاس أثقل وأغلى من الألومنيوم ولكنه يوفر موصلية أعلى. الألومنيوم أخف وزنًا وغالبًا ما يفضل استخدامه في حاويات التدريع الكبيرة. ولا تعتبر أي من المواد فعالة ضد المجالات المغناطيسية الساكنة.

5. مواد الفريت

الفريت عبارة عن مركب خزفي مصنوع من أكسيد الحديد مع أكاسيد معدنية أخرى (مثل المنغنيز أو الزنك أو النيكل). الفريت لديها مقاومة كهربائية عالية ، مما يجعلها فعالة بشكل خاص في الترددات العالية حيث تؤدي خسائر التيار الدوامي إلى زيادة سخونة الدروع المعدنية. تُستخدم حبات الفريت والنوى والبلاط على نطاق واسع في الإلكترونيات لقمع EMI عالي التردد وتداخل الترددات الراديوية (RFI).

6. الموصلات الفائقة

في درجات حرارة منخفضة للغاية، تظهر المواد فائقة التوصيل تأثير مايسنر - إنها تطرد المجالات المغناطيسية تمامًا من داخلها، مما يخلق درعًا مغناطيسيًا مثاليًا. ويستخدم هذا في أبحاث الفيزياء المتقدمة وتطبيقات الحوسبة الكمومية. ومع ذلك، فإن الحاجة إلى التبريد المبرد تجعل الموصلات الفائقة غير عملية للحماية اليومية.

مقارنة مواد التدريع المغناطيسي

يقارن الجدول أدناه المواد الأكثر استخدامًا لحجب المجالات المغناطيسية عبر الأداء الرئيسي والمعايير العملية:

ما الذي لا يمنع المجالات المغناطيسية؟

يتفاجأ الكثير من الناس عندما يعلمون أن المواد الشائعة توفر حماية قليلة أو معدومة ضد المجالات المغناطيسية. فهم هذه القيود أمر بالغ الأهمية لتصميم التدريع السليم.

• البلاستيك والمطاط: هذه المواد غير الموصلة شفافة تمامًا للمجالات المغناطيسية بجميع تردداتها.
• الخشب: لا توجد خصائص التدريع من أي نوع.
• الزجاج: شفاف تمامًا لكل من المجالات المغناطيسية الثابتة والمتناوبة.
• الرصاص: على الرغم من ارتباطه بالحماية من الإشعاع، إلا أن الرصاص ليس له خصائص حماية مغناطيسية خاصة.
• الفولاذ المقاوم للصدأ (الأوستنيتي): تعتبر درجات الفولاذ المقاوم للصدأ 304 و316 الشائعة غير مغناطيسية نظرًا لبنيتها البلورية، مما يوفر القليل من الحماية المغناطيسية. فقط درجات الحديد والمارتنسيت مفيدة مغناطيسيا.
• الخرسانة والطوب: لا يوجد تأثير التدريع المغناطيسي.
• الماء: يعتبر الماء ذا قدرة مغناطيسية ولكن بدرجة ضئيلة للغاية، وليس له أي تأثير عملي على الحماية.

التطبيقات الشائعة للتدريع المغناطيسي

التصوير الطبي (التصوير بالرنين المغناطيسي)

تولد أجهزة التصوير بالرنين المغناطيسي مجالات مغناطيسية قوية للغاية (من 1.5 تيرا إلى 7 تيرا). إن حماية الغرفة بالمعادن المتعددة والمواد المغناطيسية الأخرى يمنع المجال من التداخل مع المعدات الإلكترونية القريبة ويمنع انجذاب الأجسام المغناطيسية الخارجية إلى الجهاز — وهو ما يمكن أن يهدد الحياة.

الالكترونيات الاستهلاكية

تشتمل الهواتف الذكية وأجهزة الكمبيوتر المحمولة والمعدات الصوتية على طبقات حماية مغناطيسية داخلية - غالبًا ما تكون مصنوعة من رقائق معدنية رقيقة أو صفائح من الفريت - لمنع المجالات المغناطيسية لمكبرات الصوت والمحركات وملفات الشحن اللاسلكي من التداخل مع المكونات الأخرى مثل أجهزة الاستشعار أو شاشات العرض.

محولات الطاقة ومعدات التوزيع

نوى المحولات المصنوعة من الفولاذ الكهربائي توجه بكفاءة وتحتوي على تدفق مغناطيسي متناوب، مما يزيد من كفاءة نقل الطاقة ويقلل من المجالات الضالة. تعمل العبوات الفولاذية حول محولات التوزيع على تقليل أثر المجال المغناطيسي الخارجي.

العسكرية والدفاع

تستخدم السفن البحرية أنظمة إزالة المغناطيسية والدرع المغناطيسي لتقليل توقيعها المغناطيسي، مما يجعل اكتشافها أكثر صعوبة بواسطة الألغام المثارة مغناطيسيًا. يتم أيضًا حماية الأجهزة الإلكترونية الحساسة الموجودة على متن السفينة من البنية التحتية المغناطيسية الكبيرة الخاصة بالسفينة.

أدوات البحث العلمي

يجب حماية المجاهر الإلكترونية وأجهزة قياس المغناطيسية ومكونات مسرعات الجسيمات من المجالات المغناطيسية المحيطة (بما في ذلك مجال الأرض) لتعمل بدقة. يمكن للحاويات المعدنية متعددة الطبقات أن تقلل المجال الداخلي إلى ما يقرب من الصفر لمثل هذه التطبيقات.

بطاقات الشحن والدفع اللاسلكية

يتم وضع صفائح رقيقة من الفريت خلف ملفات الشحن اللاسلكي في الهواتف والساعات الذكية لمنع المجال المغناطيسي المتناوب من تسخين مكونات الأجهزة المعدنية ولتحسين كفاءة الاقتران. تشتمل بطاقات الائتمان ذات الخطوط المغناطيسية على طبقات حماية رقيقة مماثلة.

التدريع المغناطيسي الثابت مقابل التدريع EMF: الاختلافات الرئيسية

يتطلب اختيار أسلوب الحماية الصحيح فهم ما إذا كنت تتعامل مع مجال مغناطيسي ثابت أو مجال كهرومغناطيسي متغير بمرور الوقت. ويلخص الجدول أدناه الاختلافات الرئيسية:

مفهوم عمق الجلد

بالنسبة للمجالات المغناطيسية المتناوبة، فإن عمق الجلد هي معلمة التصميم الحاسمة. وهو يصف مدى عمق اختراق المجال الكهرومغناطيسي المتناوب للموصل قبل تخفيفه إلى 1/e (~37%) من قيمته السطحية. عند الترددات الأعلى، يقل عمق الجلد — مما يعني أن الدروع الرقيقة تكون فعالة. عند الترددات المنخفضة (مثل ترددات خطوط الطاقة 50-60 هرتز)، يكون عمق الجلد كبيرًا، مما يتطلب مواد أكثر سمكًا أو أكثر توصيلًا لتوفير حماية فعالة.

الأسئلة المتداولة (الأسئلة الشائعة)

الاستنتاج

إن فهم ما يحجب المجالات المغناطيسية يتطلب معرفة نوع المجال الذي تتعامل معه. بالنسبة للمجالات المغناطيسية الساكنة، فإن المواد المغناطيسية ذات النفاذية العالية - وخاصة المعدن اللين، والحديد اللين، والفولاذ الكهربائي - هي أفضل الخيارات. بالنسبة للمجالات الكهرومغناطيسية المتناوبة والتداخل الكهرومغناطيسي، توفر المواد الموصلة مثل النحاس والألمنيوم، بالإضافة إلى مركبات الفريت، حماية فعالة من خلال آليات التيار الدوامي.

لا توجد مادة واحدة تعمل بشكل مثالي في جميع المواقف. تم تصميم أفضل حلول التدريع المغناطيسي لنوع المجال المحدد ونطاق التردد وقوة المجال والمتطلبات الهندسية للتطبيق. في التطبيقات كثيرة المتطلبات، يتم دمج طبقات متعددة من مواد مختلفة لتحقيق التوهين المطلوب عبر نطاق واسع من أنواع المجالات والترددات.

الوجبات العملية الرئيسية: الاستخدام Mu-metal للحماية الثابتة الدقيقة , الفولاذ الكهربائي لتدريع المحولات والمحركات , النحاس أو الألومنيوم لحاويات التيار المتردد والترددات اللاسلكية ، و الفريت لقمع EMI عالي التردد . تجنب الافتراض أن المواد الشائعة مثل البلاستيك أو الخرسانة أو الزجاج توفر أي حماية، فهي لا تفعل ذلك
