أقوى أنواع المغناطيس: الدليل الكامل لمغناطيس ندفيب الملبد

عندما يحتاج المهندسون والمصنعون والعلماء إلى أقوى قوة مغناطيسية مطلقة في أصغر مساحة ممكنة، فإن مادة واحدة ترتفع باستمرار فوق كل المواد الأخرى: متكلس ندفيب المغناطيس . لقد أدى هذا المغناطيس الأرضي النادر الرائع إلى تحويل الصناعات من السيارات الكهربائية إلى الأجهزة الطبية منذ اختراعه في أوائل الثمانينيات. فهم لماذا مغناطيس النيوديميوم الملبد يعد حمل هذا التاج - وكيفية اختيار الدرجة المناسبة لتطبيقك - من المعرفة الأساسية لأي متخصص في الهندسة أو المشتريات الحديثة.

انقر لزيارة منتجاتنا: متكلس ندفيب المغناطيس

ما الذي يجعل المغناطيس "الأقوى"؟

القوة المغناطيسية ليست قياسًا واحدًا، بل هي مزيج من العديد من الخصائص الأساسية التي تحدد معًا مدى فائدة المغناطيس في تطبيقات العالم الحقيقي. لفهم السبب متكلس ندفيب المغناطيس الدائم السيطرة على السوق، فإنه يساعد أولاً على فهم المقاييس المستخدمة لتقييم جميع المغناطيسات.

مقاييس الأداء المغناطيسي الرئيسية

• البقاء (ر): كثافة التدفق المغناطيسي المتبقية بعد إزالة المجال المغناطيسي. أعلى Br يعني وجود مغناطيس أقوى في حالة الراحة.
• الإكراه (محكمة العدل العليا): مقاومة المغناطيس لإزالة المغناطيسية. تعني القوة القسرية الأعلى أن المغناطيس يحتفظ بقوته تحت الحرارة أو المجالات المتعارضة.
• الحد الأقصى لمنتج الطاقة (BHmax): معبرًا عنه بـ MGOe (Mega Gauss Oersteds) أو kJ/m³، هذا هو الرقم الوحيد الأكثر ذكرًا لقوة المغناطيس الإجمالية. متكلس ندفيب المغناطيسs تحقيق قيم BHmax تبلغ 26-54 MGOe، وهو ما يتجاوز بكثير جميع أنواع المغناطيس التجارية الأخرى.
• نطاق درجة حرارة التشغيل: أقصى درجة حرارة يحتفظ فيها المغناطيس بخصائصه دون خسارة لا رجعة فيها.

NdFeB الملبد مقابل أنواع المغناطيس الأخرى: مقارنة كاملة

لا يتم إنشاء جميع المغناطيسات على قدم المساواة. يقارن الجدول أدناه مواد المغناطيس الدائم الأكثر شيوعًا في السوق، ويوضح السبب مغناطيس البورون الحديد النيوديميوم الملبد ومن المسلم به على نطاق واسع باعتباره أقوى نوع متاح.

البيانات لا لبس فيها: متكلس ندفيب المغناطيس الدائم توفر كثافة طاقة تصل إلى 10 مرات أكبر من مغناطيسات الفريت وتتجاوز بشكل كبير SmCo بتكلفة مواد أقل، مما يجعلها الخيار الافتراضي للتطبيقات عالية الأداء في جميع أنحاء العالم.

كيف يتم تصنيع مغناطيس ندفيب متكلس

يشير مصطلح "متكلس" إلى عملية التصنيع التي تمنح هذه المغناطيسات كثافتها وقوتها الاستثنائية. يساعد فهم طريقة الإنتاج في شرح إمكانيات وقيود الإنتاج مغناطيس النيوديميوم الملبد .

عملية التلبيد خطوة بخطوة

1. تحضير المواد الخام: يتم خلط النيوديميوم والحديد والبورون عالي النقاء مع إضافات اختيارية مثل الديسبروسيوم (Dy) أو التيربيوم (Tb) لتعزيز الإكراه عند درجات الحرارة العالية.
2. صب الشريط وتدهور الهيدروجين: يتم صب السبيكة إلى شرائح رفيعة ثم تعريضها لغاز الهيدروجين، مما يؤدي إلى تكسرها إلى مسحوق ناعم عند حدود الحبوب.
3. الطحن النفاث: يتم تقليل المسحوق أيضًا إلى حجم جسيم يبلغ 3-5 ميكرون باستخدام الطحن النفاث عالي الضغط في جو خامل لمنع الأكسدة.
4. المحاذاة المغناطيسية والضغط: يتم ضغط المسحوق الناعم في مجال مغناطيسي قوي، مما يؤدي إلى محاذاة الحبوب البلورية في اتجاه واحد لزيادة تباين الخواص وبالتالي القوة المغناطيسية.
5. التلبيد والمعالجة الحرارية: يتم تلبيد الكمادات عند درجة حرارة 1000-1100 درجة مئوية تقريبًا في فرن مفرغ، مما يؤدي إلى دمج الحبوب وتحقيق كثافة شبه نظرية. تعمل المعالجات الحرارية اللاحقة على تحسين البنية المجهرية.
6. التصنيع وطلاء السطح: لان متكلس ندفيب المغناطيسs فهي هشة وعرضة للتآكل، ويتم تصنيعها بدقة للوصول إلى الأبعاد النهائية ثم يتم طلاءها (النيكل أو الزنك أو الإيبوكسي أو التشطيبات الأخرى).
7. المغنطة: يتم ممغنطة الأجزاء النهائية في مجال مغناطيسي نابض قوي في الاتجاه المطلوب.

متكلس ندفيب المغناطيس Grades Explained

متكلس ندفيب المغناطيسs يتم تصنيفها حسب الدرجة، مما يشير إلى الحد الأقصى لمنتج الطاقة وأداء درجة الحرارة. يتبع اصطلاح التسمية تنسيقًا قياسيًا: رقم يمثل BHmax، متبوعًا بلاحقات الحروف التي تشير إلى الإكراه وتصنيف درجة الحرارة.

الجدول المرجعي للصف القياسي

لاحقات الرسالة - M (متوسط)، H (عالي)، SH (عالي جدًا)، UH (عالي جدًا)، EH (عالي جدًا) - تعيين قوة قسرية أعلى بشكل متزايد وأقصى درجة حرارة تشغيل، ويتم تحقيق ذلك عادةً من خلال دمج عناصر أرضية نادرة أثقل مثل الديسبروسيوم. اختيار الصحيح متكلس ندفيب المغناطيس يتطلب الصف موازنة الأداء المغناطيسي مع الاستقرار الحراري والتكلفة.

التطبيقات الرئيسية لمغناطيس ندفيب الملبد

مغناطيس البورون الحديد النيوديميوم الملبد وهي جزء لا يتجزأ من كل قطاعات الاقتصاد الحديث تقريبًا. تتيح نسبة القوة إلى الحجم التي لا مثيل لها تقنيات قد تكون مستحيلة مع أنواع المغناطيس الأضعف.

المركبات الكهربائية (EV) والسيارات الهجينة

تعتمد عليها محركات الجر في معظم السيارات الكهربائية التي تعمل بالبطاريات مغناطيس ندفيب متكلس عالي الجودة ، عادةً في نطاق درجة SH أو UH. قد يحتوي محرك EV واحد على 1-3 كجم من مغناطيس النيوديميوم الملبد. تعد كثافة عزم الدوران العالية التي توفرها أمرًا أساسيًا لتصميم المحرك المدمج والفعال. مع تسارع اعتماد السيارات الكهربائية على مستوى العالم، يزداد الطلب عليها متكلس ندفيب المغناطيس الدائم ومن المتوقع أن ينمو بشكل كبير خلال ثلاثينيات القرن الحالي.

مولدات طاقة الرياح

تستخدم توربينات الرياح ذات الدفع المباشر، والتي تستبعد علبة التروس لتحسين الموثوقية والكفاءة، كميات كبيرة من متكلس ندفيب المغناطيسs في مولدات المغناطيس الدائم الخاصة بهم. تفضل منشآت الرياح البحرية، على وجه الخصوص، استخدام مولدات المغناطيس الدائم مغناطيس النيوديميوم الملبد لأنها تقلل من متطلبات الصيانة في البيئات البحرية التي يصعب الوصول إليها.

الأجهزة الطبية وأنظمة التصوير بالرنين المغناطيسي

تعمل أجهزة التصوير بالرنين المغناطيسي (MRI)، وأجهزة السمع، وأنظمة توصيل الأدوية، والمكونات الروبوتية الجراحية على الاستفادة من قوة المجال الفائقة متكلس ندفيب المغناطيسs . في المعينات السمعية وزراعة القوقعة الصناعية المصغرة مغناطيس النيوديميوم الملبد تقديم أداء موثوق به في شكل مضغوط للغاية.

الالكترونيات الاستهلاكية

تحتوي محركات الأقراص الثابتة (HDDs) ومحركات اهتزاز الهواتف الذكية ومكبرات الصوت وسماعات الأذن وآليات التركيز التلقائي للكاميرا على متكلس ندفيب المغناطيسs . يؤدي الدفع نحو أجهزة أرق وأخف وزنًا إلى زيادة كثافة الطاقة مغناطيس البورون الحديد النيوديميوم الملبد لا غنى عنها في هذا القطاع.

الأتمتة الصناعية والروبوتات

تعتمد المحركات المؤازرة والمحركات الخطية والوصلات المغناطيسية وأنظمة الرفع في المصانع والمستودعات على الأداء القوي الذي يمكن التنبؤ به متكلس ندفيب المغناطيس الدائم . مع توسع الصناعة 4.0 والأتمتة الروبوتية عالميًا، يتوسع أيضًا دور هذه المغناطيسات في التحكم الدقيق في الحركة.

الطلاءات السطحية لمغناطيس ندفيب الملبد

واحدة من القيود الأساسية ل متكلس ندفيب المغناطيسs هو قابليتهم للتآكل. تتأكسد مرحلة حدود الحبوب الغنية بالنيوديميوم بسرعة في البيئات الرطبة أو المالحة. وبالتالي فإن الطلاءات الواقية ضرورية لمعظم التطبيقات.

NdFeB الملبد مقابل NdFeB المستعبدين: ما الذي يجب عليك اختياره؟

كلاهما متكلس ندفيب المغناطيسs وتستخدم مغناطيسات NdFeB نفس المادة الأساسية، ولكنها تختلف بشكل كبير في التصنيع والأداء والملاءمة لتطبيقات مختلفة.

• القوة المغناطيسية: متكلس ندفيب المغناطيسs أقوى بمقدار 3 إلى 5 مرات من مغناطيس NdFeB المرتبط بنفس الحجم. يحقق التلبيد كثافة نظرية شبه كاملة، بينما يقدم الترابط رابطًا يخفف الأداء المغناطيسي.
• تعقيد الشكل: يمكن تشكيل NdFeB المرتبط في أشكال هندسية معقدة (حلقات رفيعة وأنماط متعددة الأقطاب) يصعب أو يستحيل تحقيقها من خلال التلبيد والتصنيع الآلي.
• التسامح الأبعاد: توفر المغناطيسات المستعبدة تفاوتات أكثر إحكامًا؛ مغناطيس النيوديميوم الملبد تتطلب عملية ما بعد التلبيد لتحقيق الدقة.
• مقاومة التآكل: يعتبر NdFeB المرتبط أكثر مقاومة قليلاً بسبب غلاف البوليمر الذي يغلف المسحوق المغناطيسي، ولكن لا يعتبر أي من النوعين مقاومًا للتآكل بطبيعته.
• الأفضل للأداء العالي: عندما تكون القوة المغناطيسية القصوى هي الأولوية، متكلس ندفيب المغناطيس الدائم هي الاختيار الواضح.

اعتبارات المناولة والتخزين والسلامة

متكلس ندفيب المغناطيسs ، وخاصة الدرجات الكبيرة، تتطلب معالجة دقيقة. إن قوتها الجذابة الشديدة يمكن أن تشكل مخاطر جسيمة إذا تمت إدارتها بشكل غير صحيح.

• خطر قرصة: اثنان كبيران مغناطيس النيوديميوم الملبد يمكن أن يؤدي الالتقاط معًا إلى كسر العظام أو احتجاز الجلد. استخدم دائمًا الألواح الفاصلة والقفازات الواقية.
• هشاشة: على الرغم من قوتهم المغناطيسية، متكلس ندفيب المغناطيسs تكون هشة ميكانيكيًا وسوف تتشقق أو تتحطم إذا سمح لها بالاصطدام بسرعة.
• تدخل جهاز تنظيم ضربات القلب: ابقِ قوياً مغناطيس البورون الحديد النيوديميوم الملبد بعيدًا عن الأفراد الذين لديهم أجهزة تنظيم ضربات القلب أو غيرها من الأجهزة الطبية المزروعة.
• المعدات الإلكترونية: تخزين والنقل متكلس ندفيب المغناطيسs بعيدًا عن بطاقات الائتمان، والأقراص الصلبة، والأجهزة الإلكترونية الحساسة.
• درجة الحرارة: لا تعرض متكلس ندفيب المغناطيسs إلى درجات حرارة أعلى من الحد الأقصى المسموح به. يؤدي تجاوز درجة حرارة كوري إلى إزالة المغناطيسية بشكل لا رجعة فيه.

السوق العالمية وسلسلة التوريد لمغناطيس ندفيب الملبد

تهيمن الصين حاليا على الإنتاج العالمي من متكلس ندفيب المغناطيس الدائم وتمثل أكثر من 85% من الناتج العالمي، وذلك نظراً لاحتياطياتها الهائلة من المعادن الأرضية النادرة والبنية التحتية الراسخة للمعالجة. وكان تركيز العرض هذا سبباً في إثارة مخاوف استراتيجية في الحكومات الغربية، الأمر الذي أدى إلى الاستثمار في سلاسل توريد العناصر الأرضية النادرة البديلة في أستراليا والولايات المتحدة وأوروبا.

تشمل محركات السوق الرئيسية ما يلي:

• اعتماد المركبات الكهربائية: كل سيارة كهربائية تستخدم أكثر بكثير متكلس ندفيب المغناطيس المواد من المركبات التقليدية.
• التوسع في الطاقة المتجددة: تعتبر تركيبات توربينات الرياح في جميع أنحاء العالم سوقًا نهائيًا متناميًا.
• نمو الإلكترونيات الاستهلاكية: تستمر اتجاهات التصغير في الطلب على مواد مغناطيسية عالية الكفاءة.
• قيود العرض الديسبروسيوم: درجات الحرارة المرتفعة متكلس ندفيب المغناطيسs تتطلب الديسبروسيوم، وهو عنصر أرضي نادر أندر بكثير، مما يخلق تقلبات في الأسعار والعرض للدرجات الممتازة.

الأسئلة المتداولة حول مغناطيس ندفيب الملبد

س 1: هل مغناطيس ندفيب الملبد هو أقوى مغناطيس في العالم؟

من بين المغناطيسات الدائمة المتوفرة تجاريًا، نعم. متكلس ندفيب المغناطيسs تحقيق أعلى منتج طاقة (BHmax) لأي مادة مغناطيسية دائمة معروفة، مع وصول N52 عالي الجودة إلى أكثر من 52 MGOe. يمكن للمغناطيسات الكهربائية والمغناطيسات فائقة التوصيل المستخدمة في الأبحاث أن تولد مجالات أقوى بكثير، لكنها ليست دائمة وتتطلب مدخلات طاقة مستمرة.

Q2: ما هي درجة حرارة التشغيل القصوى لمغناطيس NdFeB الملبد؟

وهذا يعتمد بشكل كبير على الدرجة. معيار N-الصف متكلس ندفيب المغناطيسs يتم تصنيفها إلى 80 درجة مئوية. مع إضافة الديسبروسيوم أو التيربيوم، يتم تصنيف درجات مثل UH وEH إلى 180 درجة مئوية و200 درجة مئوية على التوالي. تبلغ درجة حرارة كوري – نقطة إزالة المغناطيسية الكاملة – حوالي 310-340 درجة مئوية لمعظم مغناطيس البورون الحديد النيوديميوم الملبد .

س 3: هل تفقد مغناطيسات NdFeB الملبدة مغناطيسيتها بمرور الوقت؟

في ظل ظروف التشغيل العادية ضمن نطاق درجات الحرارة المقدرة، متكلس ندفيب المغناطيس الدائم تفقد أقل من 1٪ من تدفقها على مدى 100 عام. تحدث إزالة المغناطيسية في المقام الأول بسبب الحرارة، أو المجالات المغناطيسية المتعارضة التي تتجاوز عتبة الإكراه، أو الصدمة الميكانيكية - وليس الوقت وحده.

س 4: هل يمكن قطع أو حفر مغناطيس ندفيب الملبد؟

متكلس ندفيب المغناطيسs يمكن تصنيعها باستخدام أدوات ذات رؤوس ماسية وعجلات طحن، ولكنها هشة وتتطلب قطعًا دقيقًا وبطيئًا باستخدام سائل التبريد. ستؤدي أدوات الحفر أو القطع القياسية إلى إتلاف الأداة والمغناطيس. يوصى بشدة بتحديد الأبعاد النهائية للشركة المصنعة بدلاً من محاولة التصنيع في الميدان. تولد الآلات أيضًا مسحوق النيوديميوم الناعم، وهو قابل للاشتعال ويتطلب الاحتياطات المناسبة.

س 5: ما هي الأشكال المتاحة لمغناطيس ندفيب الملبد؟

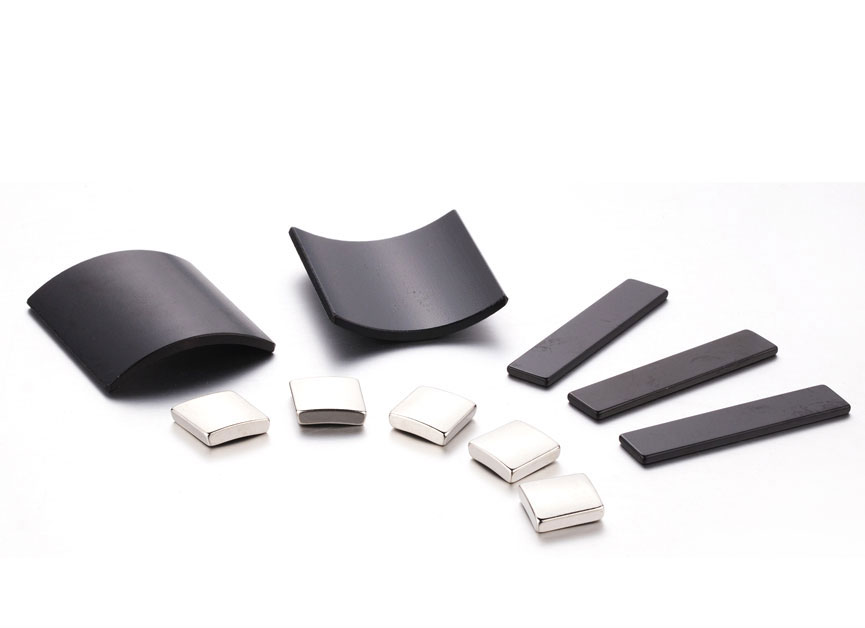

متكلس ندفيب المغناطيسs يمكن تصنيعها في مجموعة واسعة من الأشكال القياسية بما في ذلك الكتل/المستطيلات والأقراص والحلقات والأقواس/القطاعات والأسطوانات. الأشكال المخصصة ممكنة من خلال الآلات الدقيقة. تُستخدم المقاطع القوسية على نطاق واسع في دوارات المحركات، في حين أن الأشكال الهندسية للقرص والكتلة هي الأكثر شيوعًا في تطبيقات الإمساك وأجهزة الاستشعار والتطبيقات ذات الأغراض العامة.

س 6: كيف يمكنني تحديد الدرجة المناسبة من مغناطيس ندفيب الملبد؟

اختيار الدرجة ل متكلس ندفيب المغناطيس الدائم يتضمن ثلاثة عوامل رئيسية: (1) قوة المجال المغناطيسي المطلوبة أو قوة السحب لتطبيقك، (2) درجة حرارة التشغيل القصوى التي سيواجهها المغناطيس أثناء الخدمة، و(3) ميزانيتك، نظرًا لأن الدرجات عالية الأداء وتلك التي تحتوي على الديسبروسيوم تتطلب علاوة سعرية كبيرة. بالنسبة لتطبيقات درجات الحرارة المنخفضة التي تتطلب أقصى قدر من القوة، فإن N52 هو الخيار الأول. بالنسبة لتطبيقات السيارات أو الصناعية التي تتضمن الحرارة، تكون درجات SH أو UH أو EH أكثر ملاءمة.

س 7: هل مغناطيس ندفيب الملبد متوافق مع RoHS؟

السبيكة الأساسية ل متكلس ندفيب المغناطيسs (Nd، Fe، B، والمضافات الشائعة) لا تحتوي بطبيعتها على مواد محظورة بواسطة RoHS. ومع ذلك، قد تتضمن بعض عمليات طلاء السطح مواد محظورة. طلاء النيكل، على سبيل المثال، يمكن أن يكون متوافقًا مع RoHS مع ضوابط العملية المناسبة. تأكد دائمًا من وثائق الامتثال لـ RoHS مع المورد المحدد الخاص بك عند تحديد المصادر مغناطيس النيوديميوم الملبد للإلكترونيات الاستهلاكية أو منتجات أسواق الاتحاد الأوروبي.

الخلاصة: لماذا تظل مغناطيسات NdFeB الملبدة هي معيار الصناعة

بعد عقود من طرحها تجاريًا، متكلس ندفيب المغناطيسs يظل المعيار بلا منازع لأداء المغناطيس الدائم. لا توجد مادة أخرى قابلة للتطبيق تجاريًا تقترب من مطابقة مزيجها من كثافة الطاقة والإكراه والتكلفة المعقولة نسبيًا. من المحركات التي تقود أساطيل السيارات الكهربائية العالمية إلى المحركات المصغرة داخل الأجهزة الطبية، مغناطيس البورون الحديد النيوديميوم الملبد بهدوء قوة العالم الحديث.

إن اختيار الدرجة الصحيحة - سواء كانت سلسلة N القياسية لتطبيقات درجة حرارة الغرفة أو درجات UH وEH عالية الضغط للبيئات الحرارية الصعبة - هو القرار الرئيسي للمهندسين وفرق المشتريات. مع الدرجة الصحيحة، والطلاء، ومواصفات الأبعاد، متكلس ندفيب المغناطيس الدائم تقديم عقود من الأداء الموثوق والخالي من الصيانة.

مع تسريع العالم لانتقاله إلى الطاقة النظيفة والنقل المكهرب، تتزايد أهمية متكلس ندفيب المغناطيسs في سلسلة التوريد العالمية سوف تنمو فقط. يعد فهم هذه التكنولوجيا اليوم بمثابة إعداد أساسي لمواجهة التحديات الهندسية وتحديد المصادر في الغد.
