كيف يعمل مغناطيس الشحن اللاسلكي؟ الدليل الفني والشراء الكامل

يعمل مغناطيس الشحن اللاسلكي باستخدام مجموعة مرتبة بدقة من المغناطيس الدائم المدمج في كل من الشاحن والجهاز لتثبيت الملفين في محاذاة مثالية، مما يزيد من كفاءة نقل الطاقة الحثية الكهرومغناطيسية. بدون المحاذاة المغناطيسية، يفقد الشحن الحثي قدرًا كبيرًا من الطاقة - تُظهر الدراسات التي أجراها اتحاد الطاقة اللاسلكية (WPC) أن الملف الذي تمت محاذاته بشكل غير صحيح بمقدار 3 مم فقط يمكن أن يقلل من كفاءة الشحن بنسبة تصل إلى 30%. لا يشارك المغناطيس في نقل الطاقة الفعلي؛ وظيفتها الوحيدة هي القفل الموضعي.

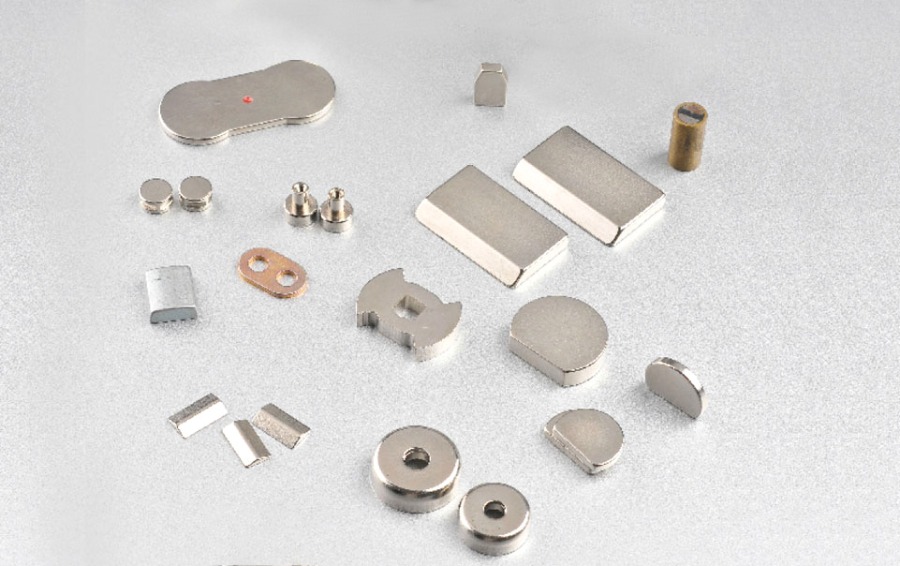

انقر لزيارة منتجاتنا: متكلس ندفيب المغناطيس

وفقًا لتقرير السوق لعام 2025 الصادر عن Grand View Research، تم تقييم سوق الشحن اللاسلكي العالمي 23.4 مليار دولار في 2024 ومن المتوقع أن ينمو بمعدل سنوي مركب قدره 17.8% حتى عام 2030 . تعد تقنية المحاذاة المغناطيسية أمرًا أساسيًا لهذا النمو، حيث تتيح الملحقات الإضافية وسرعات شحن معتمدة أسرع وجيل جديد من أنظمة الشحن المعيارية.

لماذا يعد المغناطيس ضروريًا للشحن اللاسلكي

يعمل مغناطيس الشحن اللاسلكي على حل أكبر نقطة ضعف فنية في نقل الطاقة الاستقرائي: عدم محاذاة الملف. يعمل الشحن الاستقرائي بمعيار Qi عن طريق تمرير تيار متناوب عبر ملف جهاز الإرسال، مما يولد مجالًا مغناطيسيًا يحفز التيار في ملف جهاز الاستقبال داخل الجهاز. يعمل هذا بكفاءة فقط عندما يكون الملفان متحدين المركز - أي إزاحة جانبية تقلل من كفاءة الاقتران بسرعة.

الفيزياء وراء حساسية المحاذاة واضحة ومباشرة. كفاءة الاقتران الحثي تتبع العلاقة:

• الحث المتبادل ينخفض مع زيادة إزاحة الملف. عند الإزاحة الجانبية بمقدار 5 مم، يمكن أن تنخفض الحث المتبادل إلى 60-70% من قيمته المركزية، مما يقلل بشكل مباشر من توصيل الطاقة.
• الطاقة المهدرة تتحول إلى حرارة — الطاقة التي لا تنتقل إلى ملف جهاز الاستقبال تتبدد على شكل حرارة في جهاز الإرسال، مما يؤدي إلى تدهور عمر الشاحن وكفاءة الطاقة.
• تنخفض سرعة الشحن أو تفشل تمامًا - تتطلب ملفات الشحن السريع المعتمدة اقتران ملف ثابت للحفاظ على القوة الكهربائية العالية بأمان.

ومن خلال دمج مغناطيس دائم في نمط حلقة محدد، يتم دفع كل من لوحة الشاحن والجهاز إلى وضع قابل للتكرار ومتمركز بدقة في كل مرة يتم وضعهما معًا. عادةً ما تكون قوة الانطباق على المركز 800 جرام قوة (gf) إلى 1500 جرام لتطبيقات الشحن اللاسلكي المغناطيسي السائدة، قوية بما يكفي لحمل الملحقات في أي زاوية بما في ذلك الاتجاهات الرأسية والمقلوبة.

كيف يتم تنظيم مجموعة مغناطيس الشحن اللاسلكي

إن مجموعة المغناطيس في نظام الشحن اللاسلكي ليست مغناطيسًا حلقيًا واحدًا ولكنها مجموعة مجزأة بعناية من قطع المغناطيس الفردية مرتبة في قطبية متناوبة لإنشاء مجال متوازن ذاتي المحاذاة. يعد هذا التصميم أمرًا بالغ الأهمية: من شأن المغناطيس الحلقي المتجانس أن يخلق مجالًا قويًا ولكن عشوائيًا يتداخل مع التشغيل الكهرومغناطيسي لملف الشحن.

تصميم حلقة مغناطيسية مجزأة

يستخدم تنفيذ الشحن اللاسلكي المغناطيسي القياسي ما بين 8 إلى 36 قطعة مغناطيسية فردية مرتبة في حلقة ذات قطبية متناوبة بين الشمال والجنوب. يحقق الترتيب المتناوب ثلاثة أهداف في وقت واحد:

• قوة التمركز - تخلق الأقطاب المتناوبة قوة استعادة تسحب كلا المكونين نحو موضع التوازن المستقر الوحيد في المركز.
• جاذبية متناظرة دورانيا — نظرًا لأن المصفوفة متماثلة، فإن الشاحن والجهاز يلتصقان معًا بشكل صحيح بغض النظر عن اتجاه الدوران، مما يسمح بتركيب الملحقات في أي زاوية.
• الحد الأدنى من تدخل الملف - تتسبب الأقطاب المتناوبة في إلغاء المجالات المغناطيسية الشاردة بعضها البعض إلى حد كبير في الجزء الداخلي من الحلقة، مما يحافظ على البيئة الكهرومغناطيسية النظيفة التي يحتاجها ملف الشحن.

طبقة التدريع الفريت

يتضمن كل نظام مغناطيسي للشحن اللاسلكي مصمم بشكل صحيح طبقة حماية من الفريت بين المغناطيس وملف الشحن. الفريت عبارة عن مادة ناعمة مغناطيسيًا تعمل على إعادة توجيه التدفق الضال من المغناطيس الدائم بعيدًا عن اللفات اللولبية. بدون هذه الطبقة، فإن مجالات المغناطيس الدائم سوف تشبع قلب الملف جزئيًا، مما يقلل من الحث ويؤدي إلى تدهور أداء الشحن. عادةً ما تكون صفائح الفريت المستخدمة في أجهزة الشحن اللاسلكية 0.3-0.8 ملم مع نفاذية 50-150 ميكرون.

ما هي أنواع المغناطيس المستخدمة في الشحن اللاسلكي؟

مغناطيس النيوديميوم البورون الحديدي (NdFeB) هو نوع المغناطيس السائد المستخدم في تطبيقات الشحن اللاسلكي نظرًا لكثافة الطاقة الاستثنائية وعامل الشكل المضغوط. يقارن الجدول التالي أنواع المغناطيس ذات الصلة بتصميم الشحن اللاسلكي.

الجدول 1: مقارنة أنواع المغناطيس بملاءمة الشحن اللاسلكي. المصادر: أرنولد ماجنتيك تكنولوجيز؛ رابطة منتجي المواد المغناطيسية (MMPA)؛ سلسلة IEC 60404.

يعد NdFeB Grade N52 هو الخيار المفضل لمغناطيس الشحن اللاسلكي المتميز. مع منتج طاقة يصل إلى 52 مليون جرام ه ، فهو يوفر أعلى قوة مجال لكل وحدة حجم، مما يسمح بحلقات مغناطيسية أرق تتناسب مع ميزانيات السُمك الضيقة للهواتف الذكية الحديثة (عادةً أقل من 0.8 مم لمجموعة المغناطيس). يتم تغليف مغناطيس ندفيب بطبقات من النيكل والنحاس والنيكل أو الإيبوكسي لمنع أكسدة السطح، وهو أمر بالغ الأهمية في الأجهزة المعرضة للرطوبة.

ماذا يحدث داخل نظام الشحن المغناطيسي اللاسلكي خطوة بخطوة

يتضمن تسلسل الشحن الكامل، بدءًا من الوضع وحتى توصيل الطاقة، خمس مراحل متميزة، يؤثر كل منها بشكل مباشر على النظام المغناطيسي.

1. الاقتراب والمحاذاة المفاجئة (0–0.5 ثانية) — عندما يدخل الجهاز إلى المجال المغناطيسي للوحة الشاحن (عادةً في حدود 20-30 ملم)، تمارس مجموعة المغناطيس المتناوب عزم دوران مركزي. يستقر الجهاز في موضع متحد المركز بنقرة مسموعة أو عن طريق اللمس. تم تحقيق دقة المحاذاة: عادةً في حدود 0.5 مم من المركز.
2. اكتشاف الأجسام الغريبة (0.5-2 ثانية) - تقوم وحدة التحكم في الشاحن بإجراء قياس الحث الأساسي. تشوه الأجسام المعدنية (العملات المعدنية والمفاتيح) توقيع الحث المتوقع وتوقف الشحن. المحاذاة الدقيقة التي توفرها المغناطيسات تجعل هذا القياس الأساسي أكثر قابلية للتكرار، مما يحسن موثوقية الكشف.
3. التواصل والتفاوض بشأن الملف الشخصي (2-5 ثوانٍ) — يتواصل الشاحن والجهاز عبر إشارات ضمن النطاق معدلة في مجال نقل الطاقة. يتم تحديد ملف تعريف القوة الكهربائية المعتمد للجهاز. يؤدي اختلال المحاذاة في هذه المرحلة إلى تلف الإشارة؛ القفل المغناطيسي يمنع الانجراف الموضعي.
4. نقل الطاقة (مستمر) — يتدفق التيار المتردد عند 100-400 كيلو هرتز عبر ملف جهاز الإرسال. يحقق ملف الاستقبال المحاذاة بدقة أقصى محاثة متبادلة. يمكن أن تستمر عمليات التنفيذ المعتمدة 7.5 واط، 12 واط، أو 15 واط اعتمادًا على مستوى شهادة الجهاز والشاحن.
5. الإدارة الحرارية والطاقة (مستمرة) - أجهزة استشعار تراقب درجة حرارة الملف والبطارية. في درجات الحرارة المرتفعة، تعمل وحدة التحكم في الشحن على تقليل الطاقة. تظل مجموعة المغناطيس فعالة بشكل كامل حتى حوالي 80 درجة مئوية بالنسبة إلى NdFeB الصف N52 (أعلى بكثير من درجات حرارة السطح التي تبلغ 45-50 درجة مئوية والتي يتم الوصول إليها عادةً أثناء الشحن اللاسلكي السريع).

الشحن اللاسلكي المغناطيسي مقابل الشحن اللاسلكي غير المغناطيسي: مقارنة مباشرة

يتفوق الشحن اللاسلكي المغناطيسي باستمرار على شحن لوحة Qi القياسية في الاستخدام اليومي الواقعي من خلال الكفاءة والسرعة واتساع النظام البيئي الملحق. ويلخص الجدول أدناه الاختلافات المقاسة والمنشورة.

الجدول 2: مقارنة الشحن اللاسلكي المغناطيسي مقابل معيار Qi. المصادر: المواصفات الفنية لاتحاد الطاقة اللاسلكية الإصدار 1.3؛ تقرير كفاءة تشارجر لاب 2025؛ قاعدة بيانات iFixit Teardown.

هل يؤدي مغناطيس الشحن اللاسلكي إلى إتلاف هاتفك أو بطاقاتك؟

لا يؤدي المغناطيس الدائم المستخدم في أنظمة الشحن اللاسلكي إلى إتلاف الهواتف الذكية الحديثة، لكنه يمكنه مسح البطاقات ذات الشريط المغناطيسي المخزنة في المحافظ المرفقة. يعد هذا تمييزًا مهمًا يؤثر على اختيار الملحقات للمستخدمين الذين يحملون بطاقات الائتمان أو بطاقات الهوية أو بطاقات مفاتيح الفنادق بجانب هواتفهم.

التأثير على إلكترونيات الهواتف الذكية

تشمل مكونات الهواتف الذكية الحديثة التي يمكن أن تتأثر نظريًا بالمجالات المغناطيسية، الجيروسكوب، والبوصلة/مقياس المغناطيسية، ومغناطيس السماعات، ووحدة تخزين الفلاش. في الممارسة العملية:

• ذاكرة فلاش ناند محصن تمامًا ضد المجالات المغناطيسية، فهو يخزن البيانات كشحنة كهربائية، وليس كتوجه مغناطيسي.
• البوصلة/مقياس المغناطيسية يتم الخلط مؤقتًا بواسطة المغناطيس الدائم القريب ولكنه يعود إلى القراءات الدقيقة بمجرد إزالة الشاحن. لا يحدث أي ضرر دائم.
• شاشات OLED وLCD لا تتأثر بشدة المجال المستخدمة (عادةً 50-150 طن متري على سطح المغناطيس، وتنخفض بسرعة مع المسافة).
• ملف الشحن اللاسلكي تم تصميمه للعمل في وجود مصفوفة المغناطيس - يضمن درع الفريت عدم تداخل المغناطيس والملف مع بعضهما البعض.

التأثير على بطاقات الائتمان والبطاقات ذات الشريط المغناطيسي

يمكن إزالة مغنطة البطاقات ذات الشريط المغناطيسي (بطاقات الائتمان، ومفاتيح الفنادق، وبطاقات الترانزيت) الموضوعة مباشرة على مصفوفة مغناطيسية للشحن اللاسلكي بشكل دائم. يتم تشفير الأشرطة المغناطيسية المستخدمة في هذه البطاقات عند ما يقرب من 300 إلى 4000 قوة إكراه Oe، وهو يقع ضمن النطاق الذي يمكن لمغناطيس NdFeB (مع مجالات سطحية تتراوح من 3000 إلى 13000 غاوس) أن يكتب فوقها. وجدت الأبحاث التي أجرتها المجلة الدولية لمدفوعات البطاقات (2024) أن 87% من الأشرطة المغناطيسية القياسية لبطاقات الائتمان أصبحت غير قابلة للقراءة بعد 10 دقائق من الاتصال المباشر بمغناطيس N52 ندفيب.

الحل واضح ومباشر: استخدم ملحق المحفظة مع جيب للبطاقات محمي دمج حاجز رفيع من المعدن أو حاجز دائم بين البطاقات والحلقة المغناطيسية. يؤدي هذا إلى تقليل المجال المغناطيسي على سطح البطاقة إلى أقل من 5 غاوس - وهو آمن لجميع البطاقات ذات الشريط المغناطيسي. تعتبر بطاقات شرائح EMV وبطاقات الدفع المستندة إلى NFC (بما في ذلك البطاقات الافتراضية المخزنة رقميًا) محصنة تمامًا ضد المجالات المغناطيسية ولا تحتاج إلى أي حماية.

كيف تؤثر قوة المغناطيس على سرعة الشحن اللاسلكي

لا تحدد قوة المغناطيس سرعة الشحن بشكل مباشر - كما يفعل تصميم الملف وإلكترونيات الطاقة - ولكن قوة المغناطيس تعمل على زيادة السرعة بشكل غير مباشر من خلال ضمان دقة المحاذاة المطلوبة للحفاظ على القوة الكهربائية المعتمدة للشحن السريع.

قام الاختبار الذي أجراه مختبر إلكترونيات مستقل ChargerLab (2025) بقياس سرعات الشحن التالية بإزاحات مختلفة للملف لشاحن لاسلكي مغناطيسي معتمد بقدرة 15 وات:

• إزاحة 0 مم (محاذاة مثالية) : 15 وات، شحن مستمر من 0 إلى 80% خلال 52 دقيقة
• إزاحة 1 مم : 14.2 وات، فرق بسيط في السرعة
• إزاحة 3 مم : 10.5 وات، 0–80% خلال 74 دقيقة (43% أطول)
• إزاحة 5 ملم : 6.8 وات، يفشل الشحن في الحفاظ على ملف الشحن السريع
• إزاحة 8 ملم : يتم إيقاف الشحن أو انخفاضه إلى 2.5 واط

توضح هذه الأرقام سبب عدم قابلية المحاذاة المغناطيسية للشحن اللاسلكي السريع. تحافظ مجموعة مغناطيسية أقوى ذات قوة تثبيت أعلى (1,200 جرامًا مقابل 800 جرامًا) على المحاذاة تحت الاهتزاز والحركة اليومية - على لوحة عدادات السيارة، أو حامل الدراجة، أو السطح المتذبذب - مما يضمن عدم انقطاع ملف الشحن السريع أبدًا.

كيفية اختيار ملحق مغناطيس الشحن اللاسلكي المناسب

عند اختيار شاحن لاسلكي مغناطيسي أو ملحق، هناك خمس مواصفات مهمة: قوة احتجاز المغناطيس، وقوة الشهادة، وتوافق الحالة، واتساع النظام البيئي للملحقات، وفئة اكتشاف الأجسام الغريبة.

الجدول 3: مقارنة مستوى ملحقات مغناطيس الشحن اللاسلكي حسب المواصفات الرئيسية. المصادر: قاعدة بيانات منتجات اتحاد الطاقة اللاسلكية؛ أوراق البيانات الفنية للشركة المصنعة.

قائمة التحقق قبل شراء شاحن لاسلكي مغناطيسي

• تأكد من أن جهازك يحتوي على مصفوفة مغناطيسية مدمجة - لا تحتوي الموديلات القديمة والعديد من أجهزة Android على مغناطيسات محاذاة مدمجة وتتطلب علبة مغناطيسية متوافقة أو محول حلقة.
• تحقق من شهادة القوة الكهربائية — ابحث عن التقييمات التي تم التحقق منها من جهات خارجية بدلاً من مطالبات الشركة المصنعة بقدرة الإنتاج التسويقية، والتي قد تعكس ذروة الإنتاج وليس استمراره.
• تقييم المواد قضيتك — تتوافق حافظات السيليكون أو البلاستيك الرقيقة. تمنع الحافظات المعدنية الشحن اللاسلكي تمامًا بغض النظر عن محاذاة المغناطيس.
• تأكد من قوة تثبيت حامل السيارة في حالة التركيب عموديًا — تتطلب اهتزازات السيارة وأحمال المنعطفات ما لا يقل عن 1000 gf لمنع الانزلاق أثناء القيادة.
• تحقق من حماية البطاقة في حالة استخدام أحد ملحقات المحفظة — تأكد من أن المحفظة تحدد بوضوح طبقة حماية مغناطيسية للبطاقات الشريطية، وليس فقط حماية NFC.

الأسئلة المتداولة حول مغناطيس الشحن اللاسلكي

الخلاصة: مغناطيس الشحن اللاسلكي هو أساس الشحن السريع الموثوق

يعد مغناطيس الشحن اللاسلكي مكونًا صغيرًا ولكنه دقيق تقنيًا يحدد ما إذا كان الشحن اللاسلكي السريع يعمل بالفعل كما هو معلن عنه في الاستخدام اليومي. وبدون محاذاة مغناطيسية موثوقة، يتدهور نقل الطاقة الاستقرائي بشكل غير متوقع - مما يؤدي إلى فقدان السرعة، وتوليد حرارة زائدة، والفشل في الحفاظ على ملفات تعريف القوة الكهربائية العالية التي تدعمها الأجهزة الحديثة. مع مجموعة مغناطيسية مصممة جيدًا باستخدام شرائح N52 NdFeB الملبدة، وطبقة حماية من الفريت، وقوة تثبيت كافية، يوفر الشحن اللاسلكي المغناطيسي أداءً ثابتًا بقدرة 15 وات، وتوافقًا واسعًا مع الملحقات، ومرونة التركيب في أي مكان.

ومع اقتراب سوق الشحن اللاسلكي العالمي من 40 مليار دولار أمريكي بحلول نهاية العقد، ستصبح المحاذاة المغناطيسية بمثابة توقع أساسي وليس ميزة متميزة. إن فهم كيفية عمل مغناطيس الشحن اللاسلكي - بدءًا من مصفوفة الأقطاب المتناوبة إلى درع الفريت الخاص به وحتى تفاعله مع بطاقات الائتمان - يزود المستهلكين والمهندسين باتخاذ قرارات مستنيرة بشأن المنتج وتجنب المخاطر الشائعة للتطبيقات المنحرفة أو منخفضة الجودة أو غير المعتمدة.
