كيف يتم صنع مغناطيس النيوديميوم؟ دليل خطوة بخطوة لعملية التصنيع

يتم تصنيع مغناطيس النيوديميوم من خلال عملية تعدين المساحيق التي تحول سبيكة دقيقة من النيوديميوم والحديد والبورون (Nd₂Fe₁₄B) إلى كتل مغناطيسية ملبدة بكثافة، والتي يتم بعد ذلك تشكيلها وتغليفها ومغنطتها. تتضمن العملية برمتها - بدءًا من الخام الخام وحتى المغناطيس النهائي - ثماني مراحل تصنيع متميزة، تتطلب كل منها درجة حرارة محكمة وضوابط جوية لتحقيق أقوى أداء للمغناطيس الدائم في العالم.

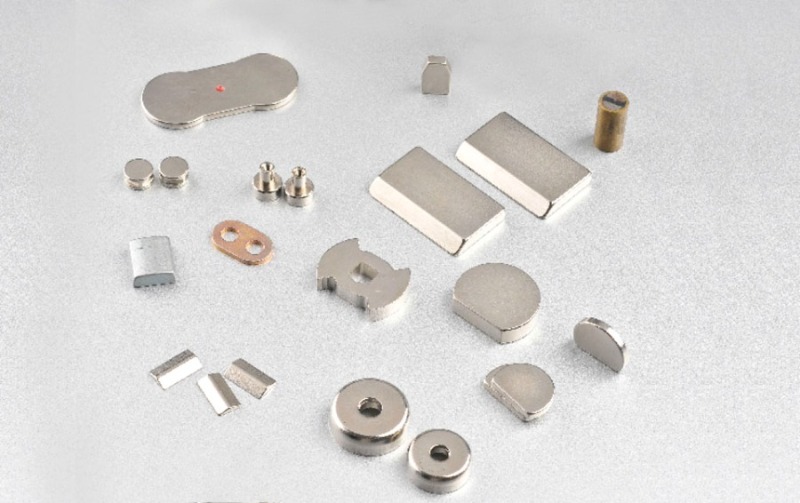

انقر لزيارة منتجاتنا: متكلس ندفيب المغناطيس

يشرح هذا الدليل كل خطوة من خطوات كيف يتم صنع مغناطيس النيوديميوم وسبب أهمية كل مرحلة، وكيفية المقارنة بين الدرجات المختلفة، وما يحتاج المهندسون والمشترون إلى معرفته عند تحديد مصادر هذه المكونات المهمة للمحركات وأجهزة الاستشعار ومكبرات الصوت وتوربينات الرياح والأجهزة الطبية.

ما هي المواد الخام المستخدمة لصنع مغناطيس النيوديميوم؟

تشكل ثلاثة عناصر أساسية أساس كل مغناطيس نيوديميوم: النيوديميوم (معدن أرضي نادر)، والحديد، والبورون - مجتمعة في المركب المعدني Nd₂Fe₁₄B. إن الحصول على النسبة العنصرية الصحيحة بدقة أمر غير قابل للتفاوض؛ حتى الانحراف بنسبة 1% في محتوى النيوديميوم يمكن أن يغير منتج الطاقة الأقصى للمغناطيس (BHmax) بنسبة 5-10%.

عناصر صناعة السبائك الأساسية

• النيوديميوم (ND) - عادة 29-32% بالوزن؛ يتم الحصول عليها بشكل أساسي من خامات الباستنسيت والمونازيت؛ يوفر المرحلة المغناطيسية الصلبة
• الحديد (الحديد) — 64-66% بالوزن؛ يوفر مغنطة عالية التشبع ويشكل المصفوفة الهيكلية للسبائك
• البورون (ب) - حوالي 1% بالوزن؛ يعمل على استقرار البنية البلورية رباعية الزوايا الضرورية للإكراه العالي

إضافات تعزيز الأداء

تشتمل مغناطيسات النيوديميوم عالية الجودة على عناصر أرضية نادرة إضافية ومعادن انتقالية لتحسين الإكراه في درجات الحرارة العالية ومقاومة التآكل:

• الديسبروسيوم (Dy) / التيربيوم (Tb) - يضاف بنسبة 0.5-5% لتعزيز الإكراه في درجات الحرارة المرتفعة؛ ضروري لمغناطيس محرك EV الذي يعمل فوق 120 درجة مئوية
• كوبالت (كو) - يحسن درجة حرارة كوري ويقلل من حساسية درجة حرارة الإخراج المغناطيسي
• الألومنيوم (Al)، النحاس (Cu)، الغاليوم (Ga) - إضافات هندسية لحدود الحبوب تقلل من مسامية التلبيد وتحسن مقاومة التآكل
• البراسيوديميوم (العلاقات العامة) - غالبًا ما يتم استبداله بجزء من محتوى النيوديميوم (لتكوين "سبائك NdPr") لتقليل التكلفة دون التضحية بالأداء الكبير

كيف يتم صنع مغناطيس النيوديميوم؟ عملية التصنيع المكونة من 8 مراحل

يتبع تصنيع مغناطيس النيوديميوم مسار تعدين المساحيق الملبدة الذي يتكون من ثماني مراحل خاضعة للرقابة: ذوبان السبائك، وصب الشريط، وتدهور الهيدروجين، والطحن النفاث، والضغط، والتلبيد، والتصنيع الآلي، وطلاء السطح - تليها المغنطة النهائية.

المرحلة 1 - ذوبان السبائك وصب الشريط

يتم صهر المواد الخام الموزونة بدقة معًا في فرن الحث الفراغي عند درجات حرارة تتراوح بين 1,350 درجة مئوية و1,450 درجة مئوية . تمنع بيئة الفراغ (الضغط أقل من 0.1 باسكال) أكسدة محتوى النيوديميوم التفاعلي. يتم بعد ذلك ترسيخ السبائك المنصهرة بسرعة باستخدام تقنية صب الشريط : يتم صب المادة المنصهرة على أسطوانة نحاسية دوارة مبردة بالماء، لإنتاج رقائق رقيقة (سمكها 0.2-0.4 مم) ذات بنية مجهرية دقيقة ومتجانسة.

استبدل صب الشريط صب قالب الكتب التقليدي لأنه يقلل من تكوين الطور الحر لحديد ألفا (α-Fe) بنسبة تزيد عن 80%، مما يترجم مباشرة إلى بقاء أعلى في المغناطيس النهائي. يتم تحقيق معدلات تبريد تبلغ 10³–10⁴ درجة مئوية/ثانية، مما يحافظ على بنية حبيبات Nd₂Fe₁₄B المطلوبة.

المرحلة 2 - استنزاف الهيدروجين (HD)

تتعرض رقائق السبائك المصبوبة لغاز الهيدروجين عند درجة حرارة 200-300 درجة مئوية، مما يتسبب في امتصاص المادة للهيدروجين وتكسيرها تلقائيًا إلى مسحوق خشن - عملية تسمى تدهور الهيدروجين. تمتص مرحلة حدود الحبوب الغنية بـ Nd الهيدروجين بشكل تفضيلي، مما يسبب تشققًا هشًا انتقائيًا على طول حدود الحبوب.

تعتبر هذه الخطوة حاسمة لأنها تقوم بتكسير السبيكة الهشة بشكل آمن دون التعرض للتلوث أو الحرارة التي قد يسببها التكسير الميكانيكي. يحتوي مسحوق HD الناتج على أحجام جسيمات تتراوح من 100 إلى 500 ميكرومتر، وهو جاهز للطحن الدقيق.

المرحلة 3 - الطحن النفاث

يتم تغذية مسحوق HD في طاحونة نفاثة حيث تعمل تيارات غاز النيتروجين أو الأرجون عالية السرعة على تسريع الجسيمات إلى سرعات تفوق سرعة الصوت، مما يتسبب في تصادمات بين الجسيمات التي تطحن المواد إلى متوسط حجم الجسيمات من 3 إلى 5 ميكرومتر.

يتم التحكم في توزيع حجم الجسيمات بإحكام، لأنه يحدد عدد الحبيبات ذات المجال الواحد في المغناطيس النهائي، ويتم قياس القوة القسرية (Hcj) مباشرة مع كثافة الحبوب ذات المجال الواحد. تحتوي الجزيئات كبيرة الحجم (> 10 ميكرومتر) على مجالات مغناطيسية متعددة وتقلل من الإكراه؛ تكون الجسيمات الأصغر حجمًا (<1 ميكرومتر) شديدة التفاعل وتتأكسد بسهولة. يتم الاحتفاظ بمحتوى الأكسجين في جو الطحن تحت 50 جزء في المليون لمنع الأكسدة السطحية للمسحوق الغني بالنيوديميوم.

المرحلة 4 - الضغط بالمجال المغناطيسي (التوجيه والضغط)

يتم ضغط المسحوق الناعم في مضغوطات خضراء داخل مجال مغناطيسي قوي مطبق من 1.5 إلى 2.5 تسلا، والذي يقوم بمحاذاة المحور c لكل جسيم مسحوق بالتوازي مع اتجاه المجال - مما يؤدي إلى قفل الاتجاه متباين الخواص الذي يمنح مغناطيس النيوديميوم أدائه الاستثنائي.

يتم استخدام طريقتين للضغط:

• يموت الضغط في مجال مغناطيسي (محوري أو عرضي) - الأكثر شيوعا؛ يطبق ضغط ضغط يتراوح بين 100-200 ميجا باسكال؛ تنتج كتل أو أقراص ذات شكل قريب من الشبكة
• الضغط المتوازن (CIP للكيس الرطب) - يتم ضغط المسحوق المعلق في الملاط بشكل متساوي عند 200-300 ميجا باسكال؛ يحقق كثافة خضراء أعلى وتوحيد اتجاه أفضل للأشكال المعقدة

تبلغ كثافة المتماسك الأخضر في هذه المرحلة حوالي 3.5-4.0 جم/سم3 — أقل بكثير من الكثافة النظرية البالغة 7.5 جم/سم3 — وهو هش ميكانيكيًا. ويجب التعامل معها في جو خامل لتجنب الأكسدة قبل التلبيد.

المرحلة 5 - التلبيد الفراغي والتليين

التلبيد هو الخطوة الحرارية الأكثر أهمية: يتم تسخين المواد المضغوطة الخضراء في فرن فراغ إلى 1050-1100 درجة مئوية لمدة 2-5 ساعات، مما يؤدي إلى تلبيد الطور السائل الذي يزيد من تكثيف المضغوط إلى أكثر من 99٪ من الكثافة النظرية.

أثناء التلبيد، تعمل المرحلة السائلة الغنية بـ Nd (نقطة الانصهار ~ 665 درجة مئوية) على ترطيب حدود الحبوب وسحب الجزيئات معًا عن طريق العمل الشعري. يؤدي هذا التكثيف إلى القضاء على المسامية بين الجسيمات، وينتج بنية مجهرية من حبيبات Nd₂Fe₁₄B (متوسط ​​قطرها 5-10 ميكرون) محاطة بمرحلة حدودية رقيقة ومستمرة وغنية بـ Nd، وهي البنية التي تتيح قوة قسرية عالية.

بعد التلبيد، يخضع الجزء لمعالجة التلدين على مرحلتين: أولاً عند 900 درجة مئوية لمدة 1-2 ساعات، ثم عند 500-600 درجة مئوية لمدة 1-3 ساعات. يعمل التلدين ذو درجة الحرارة المنخفضة على تحسين تكوين حدود الحبوب، مما يزيد من الإكراه بنسبة 10-20٪ مقارنة بالأجزاء الملبدة.

المرحلة 6 – التصنيع والتقطيع

تعتبر كتل مغناطيس النيوديميوم الملبدة صلبة للغاية (صلابة فيكرز ~ 570 HV) وهشة، لذلك يتم تنفيذ جميع عمليات التشكيل عن طريق طحن الماس أو الأسلاك EDM أو التقطيع متعدد الأسلاك بدلاً من الآلات التقليدية.

تعمل عجلات التقطيع المطلية بالألماس في كتل مقطعة بسائل تبريد إلى أقراص أو شرائح أو أقواس أو مقاطع تعريف مخصصة بتفاوتات تبلغ ±0.05 مم على درجات الدقة. يولد القطع غبارًا مغناطيسيًا ناعمًا، والذي يتم جمعه وإعادة تدويره. الحواف مشطوفة لتقليل خطر التقطيع أثناء الطلاء والتجميع.

المرحلة 7 - طلاء السطح والحماية من التآكل

تتآكل مغناطيسات النيوديميوم العارية بسرعة في الظروف المحيطة - تتفاعل مرحلة حدود الحبوب الغنية بـ Nd مع الرطوبة والأكسجين، مما يتسبب في تشظي السطح خلال أيام - لذلك يتلقى كل مغناطيس نهائي طبقة واقية واحدة على الأقل.

الجدول 1: مقارنة الطلاء السطحي لمغناطيس النيوديميوم بالسمك، ومقاومة التآكل، ودرجة حرارة التشغيل، وملاءمة التطبيق.

المرحلة 8 - المغنطة

تتم ممغنطة مغناطيس النيوديميوم كخطوة التصنيع النهائية عن طريق تعريض الجزء المطلي إلى مجال مغناطيسي نابض بقوة 3-5 تسلا - أعلى بكثير من المجال القسري للمغناطيس - والذي يقوم بمحاذاة جميع المجالات المغناطيسية بالتوازي مع الاتجاه المقصود.

يتم إجراء المغنطة أخيرًا (بعد التصنيع والطلاء) لأن الأجزاء الممغنطة بقوة تجذب الحطام الحديدي وتكون خطرة في التعامل معها في بيئات الإنتاج. يوفر ممغنط تفريغ المكثف نبضة مدتها مللي ثانية من خلال ملف ملفوف مخصص مصمم لشكل المغناطيس المحدد. يتم تحقيق المغنطة الجزئية (على سبيل المثال، أنماط متعددة الأقطاب في المغناطيس الحلقي) باستخدام صفائف لفائف مجزأة.

ما هي درجات مغناطيس النيوديميوم المتوفرة وكيف تختلف؟

يتم تحديد درجات مغناطيس النيوديميوم من خلال منتج الطاقة الأقصى الخاص بها (BHmax في MGOe) متبوعًا بلاحقة حرف تشير إلى قدرتها على تحمل درجات الحرارة العالية - تتراوح من المعيار (بدون لاحقة) إلى H، SH، UH، EH، إلى AH للدرجات الأكثر استقرارًا حراريًا.

الجدول 2: مقارنة درجة مغناطيس النيوديميوم حسب منتج الطاقة، والبقاء، ودرجة حرارة التشغيل القصوى، والمحتوى الأرضي النادر الثقيل، والتطبيق.

كيف يمكن مقارنة مغناطيس النيوديميوم الملبد بمغناطيس النيوديميوم المستعبدين؟

توفر مغناطيسات النيوديميوم الملبدة ما يصل إلى ثلاثة أضعاف منتج الطاقة المغناطيسية للدرجات المستعبدة ولكنها تقتصر على أشكال هندسية أبسط؛ تضحي المغناطيسات المستعبدة بالأداء المغناطيسي مقابل أجزاء معقدة على شكل شبكي دون أي نفايات في الآلات.

يتم إنتاج مغناطيس النيوديميوم المستعبد عن طريق مزج مسحوق NdFeB المروي بسرعة (حجم الجسيمات 50-200 ميكرومتر) مع مادة رابطة بوليمر (عادةً نايلون، PPS، أو إيبوكسي) وقولبة الضغط أو قولبة الخليط في الشكل النهائي. نظرًا لأن المسحوق موجه بشكل عشوائي (متناحي الخواص)، فإن قيم BHmax تصل إلى 8-12 MGOe فقط - مقارنةً بـ 35-52 MGOe للدرجات الملبدة متباينة الخواص.

الجدول 3: المقارنة المباشرة لمغناطيس النيوديميوم الملبد مقابل المستعبدين عبر الأداء الرئيسي وخصائص التصنيع.

لماذا تعد مراقبة الجودة أمرًا بالغ الأهمية في إنتاج مغناطيس النيوديميوم؟

يمكن لمجموعة واحدة من مغناطيس النيوديميوم خارج المواصفات أن تتسبب في إزالة مغنطة المحرك في الميدان، مما يكلف 10-100× أكثر من المغناطيس نفسه في مطالبات الضمان وإعادة صياغة التجميع - مما يجعل مراقبة الجودة الصارمة الجانب الأكثر أهمية تجاريًا في عملية التصنيع.

تشمل اختبارات مراقبة الجودة القياسية التي يتم إجراؤها على كل دفعة إنتاج ما يلي:

• اختبار الخاصية المغناطيسية (منحنى BH) — قياس مخطط التباطؤ للبروم، وHcb، وHcj، وBHmax وفقًا لمعايير IEC 60404-5 / MMPA
• فحص الأبعاد — التحقق من CMM أو المقارنة البصرية لتفاوتات الرسم (عادةً ±0.05 مم للدرجات الملبدة)
• اختبار رش الملح (ASTM B117) — تم التحقق من مقاومة الطلاء للتآكل عند درجة حرارة 35 درجة مئوية، و5% من كلوريد الصوديوم في الغلاف الجوي
• التصاق الطلاء (اختبار القطع المتقاطع، ISO 2409) - يضمن سلامة الطلاء تحت الضغط الميكانيكي
• اختبار الشيخوخة في درجات الحرارة العالية - الاحتفاظ بالمغناطيس عند درجة الحرارة القصوى المقدرة لمدة 100 ساعة؛ يجب أن يظل فقدان التدفق أقل من 5٪
• التحليل الكيميائي XRF/ICP - يؤكد تكوين السبائك ضمن ±0.5% من محتوى الأرض النادرة المحدد
• قياس الكثافة — طريقة أرخميدس؛ تشير الكثافة الأقل من 7.40 جم/سم مكعب إلى مسامية غير مقبولة في الدرجات الملبدة

ما هي الابتكارات التي تشكل كيفية صنع مغناطيس النيوديميوم اليوم؟

هناك ثلاثة ابتكارات رئيسية تعيد تعريف صناعة مغناطيس النيوديميوم: تقنية نشر حدود الحبوب (GBD)، واستراتيجيات تقليل العناصر النادرة الثقيلة، والتصنيع الإضافي لمجموعات المغناطيس.

انتشار حدود الحبوب (GBD)

GBD هو الابتكار الأخير الأكثر أهمية تجاريًا. بدلاً من خلط الديسبروسيوم أو التيربيوم بشكل موحد في جميع أنحاء السبيكة، يتم تطبيق طلاء فلوريد Dy/Tb أو أكسيد على سطح المغناطيس، ثم ينتشر على طول حدود الحبوب عند 800-950 درجة مئوية. يركز التراب النادر الثقيل على المكان المطلوب تمامًا - على أسطح الحبوب - مما يزيد من قوة الإكراه بنسبة 30-50%، مع استخدام ديسبروسيوم أقل بنسبة 50-70% من طرق المزج التقليدية. بالنسبة لمصنعي السيارات الكهربائية الذين يواجهون قيودًا على إمدادات الديسبروسيوم، يعد هذا التحسن تحويليًا.

تركيبات الأرض النادرة الثقيلة أو المنخفضة

تتقدم البرامج البحثية التي تستهدف مغناطيس الديسبروسيوم الصافي صفر من خلال صقل الحبوب إلى أحجام جسيمات أقل من 3 ميكرومتر. يمكن للحبوب الدقيقة ذات المجال الواحد أن تحقق قيم Hcj أعلى من 25 كيلو أويل دون الديسبروسيوم عند درجات حرارة تصل إلى 120 درجة مئوية - وهو ما يكفي للعديد من تصميمات محركات السيارات الكهربائية. تنتج معالجة التشوه الساخن، وهي بديل للتلبيد، هياكل مجهرية بلورية نانوية بأحجام حبيبية تتراوح بين 200-400 نانومتر، مما يتيح قيمًا قسرية مستحيلة مع التلبيد التقليدي.

التصنيع الإضافي والهندسة المعقدة

إن نفث المادة الرابطة والطباعة ثلاثية الأبعاد القائمة على البثق لمركبات بوليمر NdFeB تنتج الآن أشكالًا مغناطيسية معقدة - بما في ذلك مصفوفات هالباخ، والحلقات المجزأة، ودوارات المحرك المحسنة للطوبولوجيا - والتي من المستحيل تصنيعها بالآلات التقليدية. في حين أن منتجات الطاقة المغناطيسية تصل حاليًا إلى 8-15 MGOe فقط، فمن المتوقع أن يؤدي التطوير المستمر للمغناطيس المطبوع متباين الخواص (محاذاة الجزيئات أثناء الطباعة مع مجال مطبق) إلى دفع القيم إلى أعلى من 20 MGOe خلال السنوات الخمس المقبلة.

الأسئلة الشائعة: كيف يتم صنع مغناطيس النيوديميوم

الاستنتاج

فهم كيف يتم صنع مغناطيس النيوديميوم — بدءًا من الكيمياء الدقيقة للسبائك ومرورًا بصب الشرائط، وتدهور الهيدروجين، والطحن النفاث، والضغط على المجال المغناطيسي، والتلبيد بالتفريغ، والتصنيع الآلي، والطلاء، والمغنطة النهائية — يزود المهندسين وفرق المشتريات ومصممي المنتجات باتخاذ قرارات أكثر ذكاءً بشأن التوريد، وكتابة مواصفات أفضل، واستكشاف أخطاء فشل الأداء وإصلاحها بثقة.

إن عملية التصنيع لا ترحم: تلوث الأكسجين في مرحلة الطحن، أو الانحراف بمقدار 10 درجات مئوية أثناء التلبيد، أو سمك الطلاء المنخفض الحجم يمكن أن يترجم مباشرة إلى فشل ميداني يساوي مضاعفات سعر شراء المغناطيس. بالمثل، تعمل الابتكارات مثل نشر حدود الحبوب وتركيبات Dy-lean على تغيير ما يمكن تحقيقه بسرعة - مما يقلل من مخاطر سلسلة التوريد مع الحفاظ على الأداء أو تحسينه.

مع استمرار الطلب من السيارات الكهربائية وتوربينات الرياح والروبوتات والأجهزة الطبية في تجاوز المعروض من العناصر الأرضية النادرة الثقيلة، فإن كلاً من عملية التصنيع وعلوم المواد وراء ذلك مغناطيس النيوديميوم ستظل من بين الموضوعات الأكثر أهمية استراتيجيًا في التصنيع المتقدم في المستقبل المنظور.
